Полупроводники

Разнообразие электронной техники пополняется изо дня в день, чем и упрощает жизнь людей. Во всех этих приборах, да и вообще в электротехнике в целом применяются различные материалы — проводники, диэлектрики, полупроводники и т.п. Сегодня поговорим о полупроводниках, наука о которых, появилась совсем недавно и сейчас во всем мире исследуются их свойства.

Полупроводники широко и многообразно применяются в современной технике. К ним относится много веществ:

  • кристаллы германия, кремния, селена, углерода
  • разнообразные сплавы и окислы
  • есть полупроводники стекловид­ные и даже жидкие

Электрические свойства веществ определяются количеством электронов на внешней валентной орбите. Чем меньше электронов находится на этой орбите, тем слабее они связаны с ядром, тем легче могут отправиться путешествовать. Под воздействием температурных колебаний электроны отрываются от атома и перемещаются в межатомном пространстве. Такие электроны называют свободными, именно они и создают в проводниках электрический ток.

Полупроводники

   Полупроводники, строение атома

Структура твердых тел и жидкостей кажется непрерывной и плотной, напоминающей по структуре клубок ниток. Но на самом деле даже твердые тела больше похожи на рыболовную или волейбольную сеть. На бытовом уровне этого конечно не разглядеть, но точными научными исследованиями установлено, что расстояния между электронами и ядром атомов намного превышают их собственные размеры.

Если размер ядра атома представить в виде шара размером с футбольный мяч, то электроны в такой модели будут размером с горошину, а каждая такая горошина расположена от «ядра» на расстоянии в несколько сотен и даже тысяч метров. А между ядром и электроном пустота – просто ничего нет! Если в таком же масштабе представить расстояния между атомами вещества, размеры получатся вообще фантастические, — десятки и сотни километров!

Хорошими проводниками электричества являются металлы. Например, атомы золота и серебра имеют на внешней орбите всего по одному электрону, поэтому именно они являются наилучшими проводниками. Железо тоже электричество проводит, но несколько хуже.

Еще хуже проводят электричество сплавы с высоким сопротивлением. Это нихром, манганин, константан, фехраль и другие. Такое многообразие высокоомных сплавов связано с тем, что они предназначены для решения различных задач: нагревательные элементы, тензодатчики, образцовые резисторы для измерительных приборов и многое другое.

Полупроводники

   Диэлектрики, полупроводники, проводники. В чём отличие?

Для того, чтобы оценить способность материала проводить электричество было введено понятие «удельная электропроводность». Обратное значение – удельное сопротивление. В механике этим понятиям соответствует удельный вес.

Изоляторы, в отличие от проводников, не склонны терять электроны. В них связь электрона с ядром очень прочная, и свободных электронов почти нет. Точнее есть, но очень мало. При этом в некоторых изоляторах их больше, а качество изоляции у них, соответственно, хуже. Достаточно сравнить, например, керамику и бумагу. Поэтому изоляторы условно можно разделить на хорошие и плохие.

Появление свободных зарядов даже в изоляторах обусловлено тепловыми колебаниями электронов: под воздействием высокой температуры изоляционные свойства ухудшаются, некоторым электронам все-таки удается оторваться от ядра.

И лишь при температуре абсолютного нуля (-273,2C°) тепловые колебания полностью прекращаются, а самый плохой изолятор становится достаточно хорошим. Для того, чтобы определить численно «это» плохой – хороший пользуются понятием удельного сопротивления. Это сопротивление в Омах кубика с длиной ребра в 1 см, размерность удельного сопротивления при этом получается в Ом/см. Удельное сопротивление некоторых веществ показано ниже. Проводимость это величина обратная удельному сопротивлению, — единица измерения Сименс, — 1См = 1 / Ом.

Хорошую проводимость или малое удельное сопротивление имеют: серебро 1,5*10^(-6), читать, как (полтора на десять в степени минус шесть), медь 1,78*10^(-6), алюминий 2,8*10^(-6). Намного хуже проводимость у сплавов с высоким сопротивлением: константан 0,5*10^(-4), нихром 1,1*10^(-4). Эти сплавы можно назвать плохими проводниками. После всех этих сложных цифр следует подставить Ом/см.

Далее в отдельную группу можно выделить полупроводники: германий 60 Ом/см, кремний 5000 Ом/см, селен 100 000 Ом/см. Удельное сопротивление этой группы больше, чем у плохих проводников, но меньше, чем у плохих изоляторов, не говоря уже о хороших. Наверное, с тем же успехом полупроводники можно было назвать полуизоляторами.

После такого короткого знакомства со строением и свойствами атома следует рассмотреть, как атомы взаимодействуют между собой, как из них получаются молекулы, из которых состоят различные вещества. Для этого снова придется вспомнить об электронах на внешней орбите атома. Ведь именно они участвуют в связи атомов в молекулы и определяют физические и химические свойства вещества.

Как из атомов получаются молекулы

Любой атом находится в стабильном состоянии, если на его внешней орбите находится 8 электронов. Он не стремится забрать электроны у соседних атомов, но не отдает и свои. Чтобы убедиться в справедливости этого достаточно в таблице Менделеева посмотреть на инертные газы: неон, аргон, криптон, ксенон. Каждый из них на внешней орбите имеет 8 электронов, чем и объясняется нежелание этих газов вступать в какие – либо отношения (химические реакции) с другими атомами, строить молекулы химических веществ.

Совсем по-другому обстоит дело у тех атомов, у которых на внешней орбите нет заветных 8 электронов. Такие атомы предпочитают объединиться с другими, чтобы за счет них дополнить свою внешнюю орбиту до 8 электронов и обрести спокойное стабильное состояние.

Вот, например, всем известная молекула воды H2O. Она состоит из двух атомов водорода и одного атома кислорода, как показано на рис. 1.

Полупроводники
   Как создается молекула воды (рис. 1)

В верхней части рисунка показаны отдельно два атома водорода и один атом кислорода. На внешней орбите кислорода находятся 6 электронов и тут же поблизости два электрона у двух атомов водорода. Кислороду до заветного числа 8 не хватает как раз двух электронов на внешней орбите, которые он и получит, присоединив к себе два атома водорода.

Каждому атому водорода для полного счастья не хватает 7 электронов на внешней орбите. Первый атом водорода получает на свою внешнюю орбиту 6 электронов от кислорода и еще один электрон от своего близнеца – второго атома водорода. На его внешней орбите вместе со своим электроном теперь 8 электронов. Второй атом водорода тоже комплектует свою внешнюю орбиту до заветного числа 8. Этот процесс показан в нижней части рис. 1.

На рис. 2 показан процесс соединения атомов натрия и хлора. В результате чего получается хлористый натрий, который продается в магазинах под названием поваренная соль.

Полупроводники
   Процесс соединения атомов натрия и хлора (рис. 2)

Здесь тоже каждый из участников получает от другого недостающее количество электронов: хлор к своим собственным семи электронам присоединяет единственный электрон натрия, в то время, как свои отдает в распоряжение атома натрия. У обоих атомов на внешней орбите по 8 электронов, чем достигнуто полное согласие и благополучие.

Валентность атомов

Атомы, у которых на внешней орбите содержится 6 или 7 электронов, стремятся присоединить к себе 1 или 2 электрона. Про такие атомы говорят, что они одно или двухвалентны. А вот если на внешней орбите атома 1, 2 или 3 электрона, то такой атом стремится их отдать. В этом случае атом считается одно, двух или трехвалентным.

Если на внешней орбите атома содержится 4 электрона, то такой атом предпочитает объединиться с таким же, у которого тоже 4 электрона. Именно так объединяются атомы германия и кремния, использующиеся в производстве транзисторов. В этом случае атомы называются четырехвалентными. (Атомы германия или кремния могут объединяться и с другими элементами, например, кислородом или водородом, но эти соединения в плане нашего рассказа неинтересны.)

Полупроводники
   Атом германия (кремния) (рис. 3)

На рис. 3 показан атом германия или кремния, желающий объединиться с таким же атомом. Маленькие черные кружочки — это собственные электроны атома, а светлые кружки обозначают места, куда попадут электроны четырех атомов – соседей.

Кристаллическая структура полупроводников

Атомы германия и кремния в периодической таблице находятся в одной группе с углеродом (химическая формула алмаза C,- это просто большие кристаллы углерода, полученные при определенных условиях), и поэтому при объединении образуют алмазоподобную кристаллическую структуру. Образование подобной структуры показано, в упрощенном, конечно, виде на рис. 4.

Полупроводники
   Кристаллическая структура полупроводников (рис. 4)

В центре куба находится атом германия, а по углам расположены еще 4 атома. Атом, изображенный в центре куба, своими валентными электронами связан с ближайшими соседями. В свою очередь угловые атомы отдают свои валентные электроны атому, расположенному в центре куба и соседям, – атомам на рисунке не показанным. Таким образом, внешние орбиты дополняются до восьми электронов. Конечно, никакого куба в кристаллической решетке нет, просто он показан на рисунке, чтобы было понятно взаимное, объемное расположение атомов.

Но для того, чтобы максимально упростить рассказ о полупроводниках, кристаллическую решетку можно изобразить в виде плоского схематического рисунка, несмотря на то, что межатомные связи все-таки расположены в пространстве. Такая схема показана на рис. 5.

Полупроводники
   Кристаллическая решетка германия в плоском виде (рис. 5)

В таком кристалле все электроны крепко привязаны к атомам своими валентными связями, поэтому свободных электронов здесь, видимо, просто нет. Выходит, что перед нами на рисунке изолятор, поскольку нет в нем свободных электронов. Но, на самом деле это не так.

Собственная проводимость

Дело в том, что под воздействием температуры некоторым электронам все же удается оторваться от своих атомов, и на некоторое время освободиться от связи с ядром. Поэтому небольшое количество свободных электронов в кристалле германия существует, за счет чего есть возможность проводить электрический ток. Сколько же свободных электронов существует в кристалле германия при нормальных условиях?

Таких свободных электронов всего не более двух на 10^10 (десять миллиардов) атомов, поэтому германий плохой проводник, или как принято говорить полупроводник. При этом следует заметить, что лишь в одном грамме германия содержится 10^22 (десять тысяч миллиардов миллиардов) атомов, что позволяет «получить» около двух тысяч миллиардов свободных электронов. Кажется, что достаточно для того, чтобы пропустить большой электрический ток. Чтобы разобраться с этим вопросом, достаточно вспомнить, что такое ток силой в 1 A.

Току в 1 A соответствует прохождение через проводник за одну секунду электрического заряда в 1 Кулон, или 6*10^18 (шесть миллиардов миллиардов) электронов в секунду. На этом фоне две тысячи миллиардов свободных электронов, да еще разбросанных по огромному кристаллу, вряд ли могут обеспечить прохождение больших токов. Хотя, благодаря тепловому движению, небольшая проводимость у германия существует. Это так называемая собственная проводимость.

Электронная и дырочная проводимость

При повышении температуры электронам сообщается дополнительная энергия, их тепловые колебания становятся более энергичными, в результате чего некоторым электронам удается оторваться от своих атомов. Эти электроны становятся свободными и при отсутствии внешнего электрического поля совершают хаотические движения, перемещаются в свободном пространстве.

Атомы, потерявшие электроны, беспорядочных движений совершать не могут, а только слегка колеблются относительно своего нормального положения в кристаллической решетке. Такие атомы, потерявшие электроны, называется положительными ионами. Можно считать, что на месте электронов, вырванных из своих атомов, получаются свободные места, которые принято называть дырками.

В целом количество электронов и дырок одинаково, поэтому дырка может захватить электрон, оказавшийся поблизости. В результате атом из положительного иона вновь становится нейтральным. Процесс соединения электронов с дырками называется рекомбинацией.

С такой же частотой происходит и отрыв электронов от атомов, поэтому в среднем количество электронов и дырок для конкретного полупроводника равно, является величиной постоянной и зависимой от внешних условий, прежде всего температуры.

Если к кристаллу полупроводника приложить напряжение, то движение электронов станет упорядоченным, через кристалл потечет ток, обусловленный его электронной и дырочной проводимостью. Эта проводимость называется собственной, о ней уже было упомянуто чуть выше.

Полупроводники

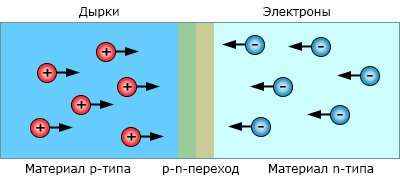

   P-n переход

Но полупроводники в чистом виде, обладающие электронной и дырочной проводимостью, для изготовления диодов, транзисторов и прочих деталей непригодны, поскольку основой этих приборов является p-n (читается «пэ-эн») переход.

Чтобы получить такой переход, необходимы полупроводники двух видов, двух типов проводимости (p — positive — положительный, дырочный) и (n — negative — отрицательный, электронный). Такие типы полупроводников получаются путем легирования, добавления примесей в чистые кристаллы германия или кремния.

Хотя количество примесей очень мало, их присутствие в немалой степени изменяет свойства полупроводника, позволяет получить полупроводники разной проводимости. Об этом будет рассказано в следующей части статьи.
