Виды светодиодов

Здравствуйте, дорогие друзья! Сегодня рассмотрим основные виды светодиодов, узнаем что они из себя представляют, каковы их особенности и сфера применения.

И так…

Светодиодное освещение является на сегодняшний день наиболее эффективным, и в этом контексте вовсе не удивительно, что год за годом светодиоды претерпевают определенную эволюцию. Их мощность становится все больше, корпуса оптимизируются под те или иные цели, не говоря уже о цвете излучаемого света.

Цвет может быть практически любым, достаточно производителю подобрать соответствующий состав полупроводника и легирующих примесей, чтобы ширина запрещенной зоны для рекомбинирования электронов и дырок дала бы необходимый цвет.

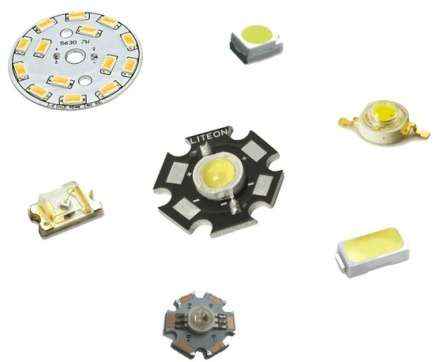

   Современные источники освещения, виды светодиодов

Между тем, все современные светодиоды можно в некоторой степени классифицировать по видам, то есть по наиболее отчетливым отличительным признакам, чем мы и займемся. Рассмотрим несколько видов наиболее распространенных светодиодов, начиная с индикаторных, заканчивая осветительными. Кстати, сразу можно отметить, что эволюцию свою светодиод начал по большому счету с индикаторного предка.

Индикаторные светодиоды для выводного монтажа

Индикаторные светодиоды выводного монтажа с круглой или прямоугольной линзой по сей день можно встретить где угодно, начиная с зарядных устройств мобильных гаджетов, заканчивая индикаторами сложного медицинского оборудования. Даже в качестве осветительных светодиодов иногда применяют индикаторные, но такие решения встречаются в последнее время все реже и реже.

Индикаторные светодиоды с выпуклыми круглыми линзами диаметром 3, 5, 8 и 10 мм — характерные представители данного вида. Именно с них, кстати, стартовало такое направление в полупроводниковой технологии, как осветительные светодиоды (для фонариков, например). Однако ток индикаторного светодиода не позволит получить достаточно света, и в промышленных масштабах применять такие светодиоды для освещения просто не целесообразно, особенно сегодня.

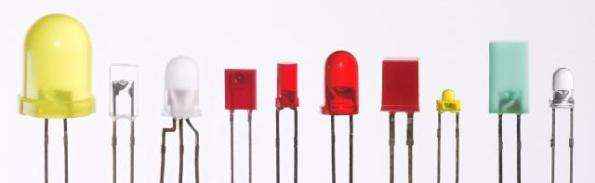

  Виды светодиодов для выводного монтажа

Для индикаторов они подходят, даже светодиодные табло и бегущие строки собирали одно время только из таких светодиодов за неимением альтернативы. Маленькие индикаторные светодиоды слабо греются и хоть как-то светятся — что еще нужно от индикатора.. Напряжение от 2,5 до 5 вольт при токе от 10 до 25 миллиампер — не более.

Цвета: белый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, ультрафиолетовый. Индикаторные светодиоды бывают и многоцветными (RGB), когда под одной линзой скрыто три перехода, а снизу имеется четыре вывода, то есть индикатор получится более функциональным, а светодиодное табло — цветным.

Телесный угол рассеивания — до 140 градусов для прямоугольной линзы, и до 130 градусов — для линзы круглой. Яркость свечения индикаторного светодиода — от 100 до 1000 мКд (милликанделл) в среднем.

Яркие светодиоды выводного монтажа

За индикаторными светодиодами появились яркие светодиоды с круглыми линзами до 10 мм диаметром, которые стали уже широко применять в карманных фонариках. При потреблении до 30 мА при 2 — 4 вольтах питания, сила их света достигает 5000 мКд.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Светодиоды индикаторные и осветительные SMD (Surface Mounted Device)

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

  Виды светодиодов осветительных SMD (Surface Mounted Device)

Эта разновидность индикаторных светодиодов, предназначенная специально для поверхностного монтажа на печатную плату. Такие светодиоды выпускаются в стандартных корпусах типа SMD, размером от 0603 до 7060, причем наиболее распространены размеры от 1608 до 3528. Видимый телесный угол — от 20 до 140 градусов, а средняя яркость 300 — 400 мКд.

Их мощностные характеристики сходны с индикаторными светодиодами выводного монтажа. Тем не менее, светодиоды поверхностного монтажа можно монтировать на плату в больших количествах на малой площади, и таким путем получить светодиодную лампу или световую панель любого размера.

   Светодиодная лампа

Светодиодные ленты — также набор SMD-светодиодов на подложке.



Светодиоды Super Flux Piranha (Пиранья)

Особая группа светодиодов, широко применяемых в рекламной промышленности и в автотюнинге — сверхъяркие светодиоды Piranha прямоугольной формы. Светодиоды отличаются особой формой основания, и улучшенными рассеивающими свойствами. Они удобно и жестко крепятся четырьмя выводами на печатную плату или на другое плоское основание.

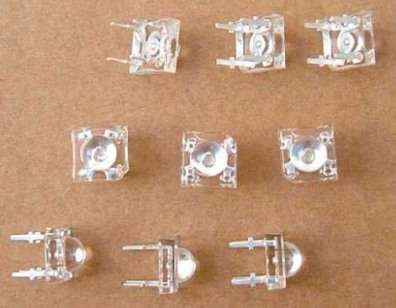

   Виды светодиодов

Цвета: белый, красный, зеленый и синий. Размеры — от 3 до 7,7 мм. Благодаря подложке большей площади и высокой теплопроводности, ток через светодиод может доходить до 50 мА при напряжении до 4,5 вольт. Угол рассеяния достигает 120 и более градусов.

Осветительные светодиоды COB (Chip On Board)

Светодиодное освещение — самая широкая на сегодня область применения светодиодов. Излучение может быть теплым и холодным, белым, желтым или любого другого оттенка, близким по цвету к лампам дневного света, к лампам накаливания, или даже к солнечному свету, в зависимости от требуемой цветовой температуры, и главным образом, на стадии производства, — от состава полупроводника и люминофора.

Наиболее распространенный способ изготовления осветительных светодиодов — нанесение люминофора на синий светодиод. В результате свет излучаемый светодиодом получается желтым, зеленым, красным и т. д. Свет приближен по свойству к люминесцентному.

   Осветительные светодиоды COB (Chip On Board)

Светодиоды COB – это множество полупроводниковых кристаллов, установленных на одной подложке, и залитые люминофором. Как и в случае с монтажом нескольких SMD светодиодов на плате, здесь получается похожий результат — большая яркость благодаря суммарному световому потоку от нескольких маленьких источников света. Но источники (кристаллы) расположены на подложке плотнее, поэтому и световой поток получается больше, чем при монтаже SMD на плате.

COB-светодиоды конечно пригодны и в качестве индикаторов. Светотехническое оборудование, в свою очередь, стало с COB-светодиодами значительно дешевле, не только в силу автоматизации процесса изготовления, но и благодаря более экономичному нанесению материалов.

   Светодиодный модуль с радиатором

Важно, однако, всегда помнить, что такому светодиоду требуется обеспечить обязательный отвод тепла, а мощным и очень мощным (от 3 до 100 Ватт) требуется радиатор, иначе произойдет быстрое тепловое разрушение кристаллов.

Отремонтировать такую COB матрицу невозможно, и если испортится часть кристаллов, то придется менять всю подложку целиком на новую. Поэтому лучше сразу создать ей приемлемые условия в плане охлаждения.

Параметры питания, как правило — от 3 до 35 вольт, в зависимости от конкретной модели, и ток — от 100 мА до 2,5 А и даже более.

Светодиоды filament (в форме нити накала)

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

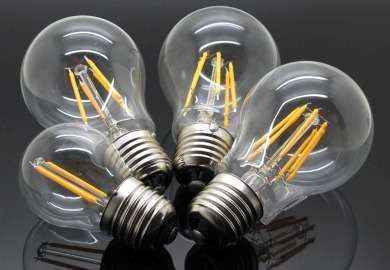

   Светодиоды Filament

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

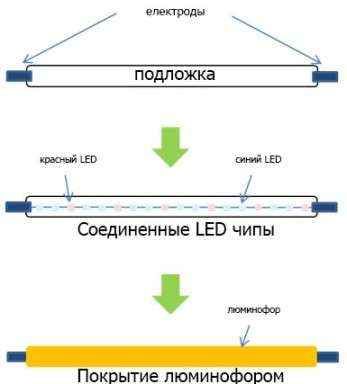

   Устройство филаментной светодиодной лампы

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

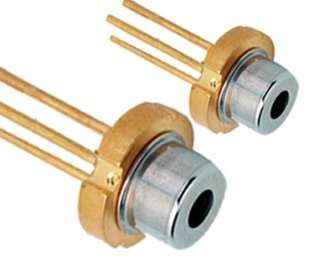

   Лазерные диоды

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

   Лазерные диоды

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Заключение

Вообще все представленные на рынке светодиоды невозможно четко и более точно классифицировать. Сейчас идет процесс эволюции полупроводниковых источников света, и одни являются разновидностью других. Светодиодные ленты по сути — SMD светодиоды на подложке, а светодиодные индикаторы — набор индикаторных светодиодов. Поэтому наш краткий обзор наиболее выразительных позиций закончен.
