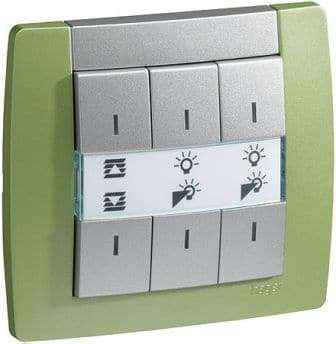

Диммер – изобретение довольно давнее.

Нынешние формы диммер приобрел сравнительно недавно. Тиристорный выключатель начали применять самоделкины еще в ХХ веке. Простая схема диммера такого типа позволяла изготовить его даже начинающему пионеру из кружка юных физиков.

Название диммер получил от английского «dim» – затемнять, делать тускнее. Это вариант регулятора электрической мощности. Обычное использование – регулировка яркости ламп или светодиодов. Наипростейшая форма – реостат – существует довольно давно. Однако реостат имеет недостаток – он выделяет большую мощность, а это дает очень низкий КПД, да еще и нагрев устройства. Также разновидностью регулятора можно считать автотрансформатор, однако такие устройства имеют внушительные размеры и вес, а это делает их неудобными, тем более в нашу эпоху.

Электронные диммеры признано считать наиболее компактными и экономными. Однако к ним не рекомендуется подключать такие устройства, которые работают от тока низкого коэффициента – у них может перегореть обмотка. Если первые диммеры могли выполнять лишь одну функцию (менять яркость лампы), то на современном этапе развития их роль значительно расширилась. Современные регуляторы управляют:

• яркостью
• автоматическим отключением
• плавным пуском/остановкой
• режимами затемнения или мерцания
• дистанционно

Особенности и характеристики

• если диммер применять для включения лампы накаливания, то это позволяет избежать резкого броска тока. По идее, такой прием должен существенно продлить срок службы лампы, сделать ее практически «вечной». Однако на практике лампы все равно перегорают, хотя и значительно реже
• диммер способен менять не только яркость, но и цветовую температуру света. При уменьшении яркости свет приобретает красноватый оттенок
• диммеры сочетаемы не с мощными лампами (тогда КПД лампы сильно падает), а с лампами меньших мощностей
• применение светового регулятора при мощных лампах создает назойливый уловимый шум
• схема диммера создает помехи, которые делаю работу некоторых приборов неточной или невозможной
• устройство диммера часто является причиной появления фона при записи или трансляции звука
• механические (поворотный, поворотно-нажимной, кнопочный)
• электронные (сенсорный диммер и бесконтактный)
• дистанционные
• акустические

Недостатки

• диммер может вызвать помехи, даже радиочастотные
• несовместим с люминесцентными лампами
• могут перегреваться при температуре в помещении выше 25-27°С
• дают особенное освещение при использовании светодиодных ламп, когда движущийся предмет кажется неподвижным – это может привести к травмированию

Принцип работы диммера

Как работает диммер

Диммирование осуществляется при использовании «фазовой отсечки», при которой происходит отсечение одной части синусоиды напряжения в сети, и происходит уменьшение действия, питающего напряжение на освещение. Если действие отсечки применимо к началу синусоиды, способ называется «регулирование по переднему фронту», если эта технология используется на конце синусоиды, такой способ называется «диммирование по заднему фронту». Эти способы используются для диммирования ламп различных типов: «Диммирование по заднему фронту» рекомендуется для ламп с низким напряжением светодиодного или галогенового типа с применением электронных трансформаторов. «Диммирование по переднему фронту» используется для ламп низкого напряжения с использованием трансформаторов электромагнитного типа, а также для компактных люминесцентных и светодиодных ламп 230В. Эти два способа также хорошо подойдут для ламп галогенового типа и ламп накаливания 230В. Стабильная работа прибора заставляет использовать провод с тремя жилами один для заземления, для рабочего нуля и для фазы, это действие применяется для соблюдения точки перехода через ноль. При использовании малых диммеров достаточно двухжильного провода.

Вопрос энергосбережения

На многих сайтах диммер позиционируется как устройство, что позволяет экономить расходы на электроэнергию. Так ли это? В принципе, да. Все существующие модели позволяют потреблять лампе меньшее количество мощности. Однако целесообразно ли так поступать? Диммер имеет неоспоримое преимущество – он внешне красив и даже неординарен. Чего только стоит сенсорный диммер.

Также он меняет освещение в помещении, что также вызывает приятные эстетические чувства. Но экономить с помощью диммера все равно, что покупать вместо двух ламп 60 Ватт одну на 100. В первую очередь диммер должен рассматриваться как регулятор эстетики освещения и лишь потом как способ сэкономить. Например, после ремонта человек установил две (или даже три) линии освещения. При вариациях цветов и мощности ламп с помощью двух- или трехклавишного диммера можно добиться красивого цветового и осветительного эффекта. Экономия даже в случае применения нескольких ламп столь незначительна и ничтожна, что ее можно назвать невидимой.

Небольшой совет: подбирая диммер, следует обратить внимание на его показатель мощности. Желательно, что величина мощности светового регулятора любого типа была несколько выше, чем суммарная мощность ламп освещения в помещении. В противном случае возможен перегрев, выход из строя и даже пожар.

Светодиодные диммеры

Диммер — если раньше это касалось только ламп накаливания, то с появлением на рынке светодиодных ламп, возникла необходимость регулировать и их. Вообще, функция диммера – понижать до нужного уровня средний ток через лампу, и таким образом уменьшать интенсивность излучаемого ею света. Так, с лампами накаливания традиционно применяют симисторные и тиристорные диммеры, которые корректируют подачу мощности на лампу путем отсечки части фазы сетевого напряжения. Поскольку лампы накаливания – приборы довольно бесхитростные, то и диммеры для них довольно просты по устройству. Со светодиодными лампами дело обстоит сложнее.

Обычные светодиодные лампы иногда содержат в своей конструкции, кроме светодиодов, еще и схему простейшего импульсного преобразователя, который предназначен для взаимодействия с обычным сетевым напряжением синусоидальной формы. Этот драйвер зачастую очень прост, а иногда отсутствует даже он. Если такую лампу подключить через диммер, то встроенная в ее корпус схема управления быстро выйдет из строя, или, в лучшем случае, не сможет корректно работать.

   Светодиодные диммеры

Для решения возникшей проблемы, некоторые производители светодиодных ламп стали выпускать линейки специальных диммируемых светодиодных ламп, драйвер которых несколько усложнен, и может легко работать даже при включении лампы через обычный диммер с отсечкой фазы. Такие лампы дороже обычных, и далеко не каждого покупателя это положение дел устраивает. Единственной альтернативой является применение специальных диммеров, предназначенных для управления непосредственно светодиодными лампами. Эти электронные устройства сами являются преобразователями с широтно-импульсной модуляцией, и подают на светодиодную лампу стабилизированное напряжение, которое схема лампы принимает без нарушения штатного режима своей работы.

Такие светодиодные диммеры позволяют плавно регулировать яркость света светодиодной лампы, повышают экономичность, и продлевают срок службы даже самых обычных светодиодных ламп.

Довольно часто бывает, что освещение какого-нибудь помещения в течение продолжительного времени было бы лишним, поскольку это сказывается на перерасходе электроэнергии; на помощь приходит именно диммер, к тому же современные диммеры имеют КПД – более 90%. Оригинальные дизайнерские решения гораздо проще реализовать при помощи диммеров, которые могут иметь запрограммированные световые сценарии. В конце концов, применение диммеров управляемых с пультов дистанционного управления попросту повышает уровень комфорта. Наконец, управление яркостью света, изменение цвета и реализация различных сценариев легко интегрируются в современные системы «Умный дом».

Из вышесказанного видно, что светодиодные диммеры – сложные электронные устройства, они могут включать свет по таймеру, осуществлять плавный пуск, и даже управляться дистанционно с пульта. Эти диммеры встречаются в различных исполнениях и для различного монтажа. Диммеры для установки в монтажную коробку удобно заменяют собой выключатель, управление производится либо кнопкой, либо с подключаемого к диммеру дополнительного блока.

Модульные светодиодные диммеры

Для установки в щиток на DIN-рейку позволяют реализовывать различные световые сценарии, и могут работать в системах «Умный дом»; они управляются посредством выносных регуляторов и кнопок, либо пультом дистанционного управления. Модульные диммеры дороже обычных диммеров. Диммеры управляемые пультом бывают как с радио, так и с инфракрасным управлением. В первом случае управлять устройством можно на расстоянии, тогда как для управления при помощи инфракрасного пульта необходима прямая видимость.

Выносные блоки

Еще одна разновидность диммеров. Потолочные светодиодные ленты часто используются вместе с такими диммируемыми блоками, и к ним можно подключить точечные светильники со светодиодными лампами, важно лишь соблюсти требования относительно суммарной мощности. Сами эти блоки управляются с обычных диммеров, либо со специальных выносных панелей или с пультов, а иногда управление осуществляемо всеми этими способами.

Способов управления диммерами четыре:

• поворотом ручки, когда включение лампы и регулирование ее яркости осуществляется поворотом ручки, а выключение сопровождается щелчком
• поворотно-нажимным способом, когда выключить или включить можно нажатием, а регулировать яркость – поворотом, при этом не обязательно для включения каждый раз поворачивать ручку, достаточно просто нажать на нее, и яркость сразу будет на заранее установленном уровне
• управление клавишей
• сенсорное управление, часто дополняется пультом дистанционного управления

Пожалуй, единственный недостаток светодиодных диммеров – расходы на их приобретение, которые, однако, окупаются эффективностью и экономичностью оснащенных ими систем освещения. Важно лишь помнить, что при покупке светодиодного диммера и светодиодной лампы, либо обычного диммера и диммируемой светодиодной лампы, желательно проверить их совместную работу прямо в магазине, где для этой цели должен быть оборудован специальный стенд.
