Молниеотвод

К сожалению, далеко не всем владельцам частной жилплощади известно, что такое молниеотвод, и что дом должен быть оснащен им обязательно. Если присмотреться к международной статистике о несчастных случаях, возникающих по причине удара молнии, можно сделать соответствующие выводы. Каждый год во всем мире погибает около 3000 человек, и это лишь официальные данные. Известно, что молния бьет в наиболее высокую конструкцию, которая попадается на ее пути. Весьма опасным местом в грозу становится жилой дом или хозяйственная постройка по причине наличия большого количества металлических элементов, будь то оцинкованная кровля или антенна телевизора. Владельцы квартир в этом случае могут спать спокойно, так как 95% многоэтажных жилых зданий строится с молниеотводом. Также можно не строить защиту от грозы в случае, если неподалеку от вашего участка есть вышка сотовой связи. Однако во всех остальных случаях лучше не рисковать собственной безопасностью и сохранностью своего дома.

Обращаясь за помощью к специалистам, будьте готовы достаточно дорого заплатить за предстоящие работы. Однако ознакомившись с материалами ниже о том, как самостоятельно сделать молниеотвод, вполне можно обойтись и собственными силами.

Конструкция и виды молниеотводов

Молниеотвод

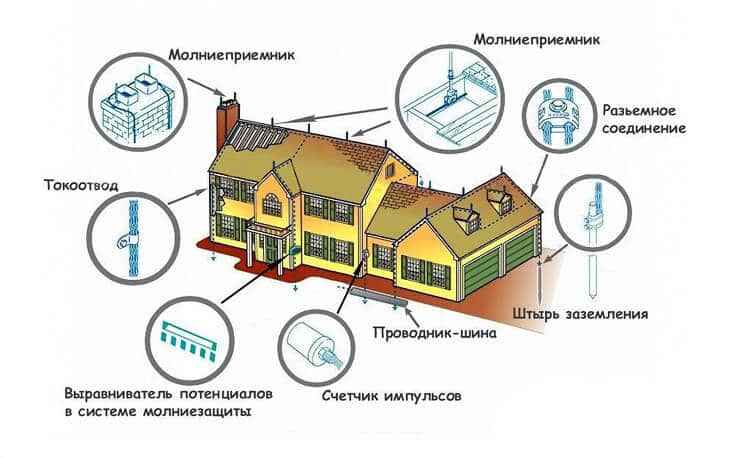

Устройство молниеотвода

Вне зависимости от типа, молниеотвод всегда состоит из следующих элементов:

  • приемник молнии
  • токоотвод
  • заземлитель

Наиболее распространенные виды такого рода конструкций – стержневые и тросовые.

Стержневые молниеотводы представляют собой конструкцию на основе штыря из металла примерно 15 мм в диаметре. Роль провода, призванного отводить электрический ток играет металлическая арматура около 6 мм в диаметре. Соединяются элементы такого сооружения с помощью сварки, а крепится оно на специальной станине над домом или в земле возле здания. Данный вид значительно более эстетичен, нежели тросовый, однако обеспечивает значительно меньший радиус защиты участка. Помните, что от высоты самого штыря зависит протяженность защищенного пространства.

Тросовый тип молниеотводов призван защищать значительно большую территорию, нежели стержневой. Тросовые молниеотводы можно наблюдать в конструкции линии электропередачи. В данном случае вместо арматуры, отводящей ток, используется трос, выполненный из металла. Соединяются элементы с помощью болтов.

Молниеприемник является самой верхней частью защитной конструкции. Если рассматривать стержневой, то его окончание заострено, именно на него приходится основной удар при попадании молнии. Желательно, чтобы он был выполнен из меди. Располагать приемник молнии следует достаточно высоко, однако и здесь следует знать меру. Излишне протяженный, приемник станет привлекать разряды в грозу.

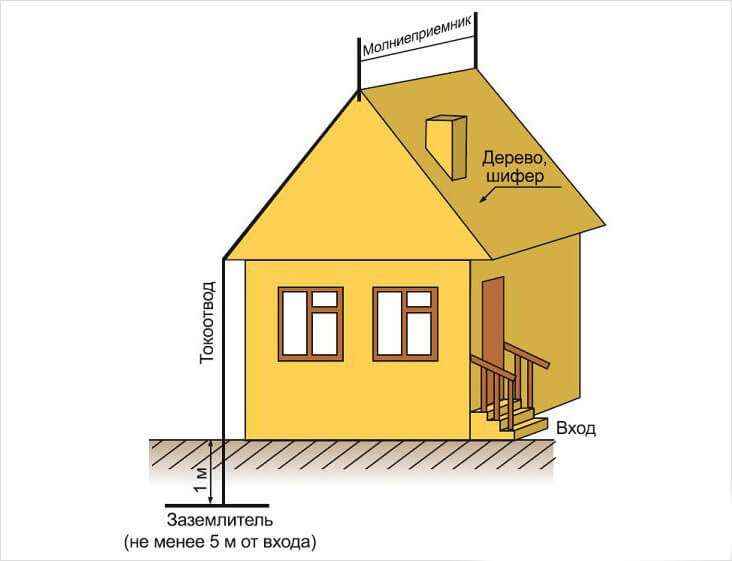

Стержневой молниеприемник

Молниеотвод

Линейный молниеприемник

Молниеотвод

Сетчатый молниеприемник

Молниеотвод

Схема соединения с токоотводом

Молниеотвод

Одна из ключевых частей молниеотвода, токоприемник чаще всего представляет собой достаточно толстый провод из меди или алюминия, который прикрепляется специальными муфтами к молниеприемнику и заземлителю. Для того чтобы провести его по стене дома, используются пластиковые крепежи. Также токоотвод должен быть изолирован от воздействия окружающей среды, что часто делается с помощью обыкновенного канала для кабелей.

Большая часть данного элемента молниеотвода располагается под землей. Заземлитель представляет собой несколько стержней, соединенных между собой с помощью сварки или специальных крепежей материалом, способным проводить электрический ток. Про монтаж заземления читайте в нашей статье.

Планируя то, как сделать молниеотвод, помните, что, для того, чтобы добиться максимально эффективного функционирования устройства, нужно использовать только высококачественные материалы, слабо поддающиеся коррозии. И даже в таком случае заземлитель все равно нужно проверять на целостность не менее раза в год, а также производить замену деформированных частей при необходимости. Между собой стержни соединяются электропроводящим материалом на холодной сварке или с помощью обжимных гильз.

Материалы и инструменты для изготовления молниеотвода

Для изготовления молниеотвода своими руками в зависимости от типа вам могут потребоваться:

  • медная проволока
  • металлические уголки
  • стержни
  • трубы
  • хомуты
  • сварочный аппарат
  • алюминиевый или медный провод
  • муфты
  • крепежи
  • крепежные элементы
  • молоток
  • дрель
  • древесный уголь
  • соль поваренная

Процесс монтажа молниеотвода

Рассмотрим процесс установки тросового типа молниеотвода:

  • Натянуть проволоку примерно 6 мм в диаметре
  • Прикрепить к проволоке штыри из металла, установить их в вертикальном положении на заранее подготовленные брусья
  • Обмотать дымовую трубу парой витков проволоки, подсоединить к горизонтальному элементу
  • Провести токоотвод, присоединив его одним концом к проволоке, другим – к заземлителю
  • Установить заземлитель на глубине около 80 см в почве вместе с парой металлических труб

Несколько иначе выглядит алгоритм установки стержневого молниеотвода:

  • Установить длинные жерди на кровле или на земле – высота определяется в соответствии с высотой дома. Перед тем, как сделать молниеотвод, соединив все элементы между собой, убедитесь, что они не загрязнены в местах соприкосновения, не покрыты ржавчиной и пылью. После соединения всех составляющих конструкции, места контактов оборачиваются изоляционной лентой в случае, если не использовалась сварка.
  • Будьте внимательны – если ваша крыша состоит из материалов, способных воспламениться, необходимо заранее позаботиться о монтаже специальныхкрепежей, которые отделят конструкцию от поверхности не менее чем на 15 см.
  • После выполнения всей работы, замерьте сопротивление молниеотвода. Показатели не должны быть выше 10 Ом. Для данной операции понадобится омметр, либо, если вы не располагаете таковым, можно вызвать соответствующего специалиста, обладающего необходимой аппаратурой.

Место под заземлитель

Необходимо подойти к данной задаче с максимальной аккуратностью и вниманием. Заземлитель не должен быть установлен в месте, где играют дети или животные. Также не следует располагать элемент молниеотвода в близости от тропинок или скамеек. Лучше всего заземлитель будет функционировать во влажной почве. В целях поддержания функциональности устройства, можно искусственно создавать благоприятные условия, увлажняя почву самостоятельно.

Случается, что у людей, желающих разобраться в том, как сделать молниеотвод, возникает беспокойство по причине отсутствия необходимых условий его работы — если у вас нет возможности постоянно орошать землю при наличии сухой почвы, воспользуйтесь смесью древесного угля и обыкновенной соли при установке заземлителя.

Обслуживание

Для того чтобы в нужный момент молниеотвод сработал четко и без отклонений, необходимо следить за его состоянием. Если у вас установлен стержневой тип молниеотвода, рекомендуется чистить металлический штырь и станину специальными составами или обыкновенными чистящими средствами в целях предотвращения их загрязнения и образования окиси. В некоторых случаях данные элементы окрашиваются краской.

Как видите, создание молниеотвода — работа, которая по силам практически каждому. Не забывайте о том, что все работы по его монтажу и обслуживанию необходимо производить в ясные и сухие дни.
