Подключение УЗО
Подключение УЗО или устройства защитного отключения, является в настоящее время одним из самых передовых способов защиты человека от поражения электрическим током.

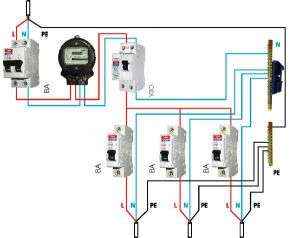

Подключение УЗО
Подключение УЗО обязательно при применении бытовой техники, использующей воду и электричество, такой как стиральные машины, посудомоечные машины, водонагреватели, гидромассажные ванны, душевые кабины и прочие. Подключение УЗО целесообразно и оправдано по социальным и экономическим причинам в электроустановках всех возможных видов и самого различного назначения. Затраты на подключение УЗО несоизмеримо меньше возможного ущерба — гибели и травм людей от поражения электрическим током, возгораний, пожаров и их последствий, произошедших из-за неисправностей электропроводки и электрооборудования. Если учесть, что стоимость одного автомата УЗО не превышает стоимости простого бытового электроприбора, а возможный ущерб, которого можно было бы избежать, если бы было осуществлено подключение УЗО, исчисляется огромными суммами, то становится совершенно очевидной и не требующей дополнительных доказательств необходимость скорейшего и самого широкого внедрения автоматов УЗО нового поколения во всех электроустановках.
В последние годы в нашей стране внедрение УЗО ведется весьма интенсивно. Подключение УЗО осуществляется в обязательном порядке во всех вновь строящихся и реконструируемых жилых зданиях. Действует требование обязательного подключения УЗО при эксплуатации электроприборов и электроинструментов в особо опасных помещениях. Не допускаются к эксплуатации мобильные здания из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения, не имеющие подключения к УЗО. Автоматы УЗО применяются для комплектации вводно-распределительных устройств (ВРУ), распределительных щитов (РЩ), групповых щитков (квартирных и этажных), а также для защиты отдельных потребителей электроэнергии.
Область применения автоматов УЗО достаточно широка.
Подключения УЗО требуют электроустановки общественных зданий. Таких как детских дошкольных учреждений, школ, профессионально-технических, средних, специальных и высших учебных заведений, гостиниц, медицинских учреждений, больниц, санаториев, мотелей, библиотек, крытых и открытых спортивных и физкультурно-оздоровительных учреждений, бассейнов, саун, театров, клубов, кинотеатров, магазинов, предприятий общественного питания и бытового обслуживания, торговых павильонов, киосков и т.п.; Подключения УЗО требуют электроустановки жилых зданий — индивидуальных и многоквартирных, коттеджей, дач, садовых домиков, общежитий, бытовых помещений и т.п.; Подключения УЗО требуют электроустановки административных зданий;
Подключения УЗО требуют электроустановки производственных помещений — мастерских, АЗС, автомоек, ангаров, гаражей, складских помещений и т.д.;
Подключения УЗО требуют электроустановки промышленных предприятий — предприятий по производству и распределению электроэнергии, железнодорожных предприятий, горной, нефтедобывающей, сталеплавильной, химической промышленности, взрывоопасного производства и многих других.
Автоматы УЗО, которые устанавливаются в квартире, как правило, делятся на три группы:
- подключение УЗО (автоматы УЗО на рабочий ток 63 А и ток утечки 300 мА) на входе в квартиру
- подключение УЗО (автоматы УЗО на рабочий ток 25-40 А и ток утечки 30 мА) осуществляется для защиты всех электрических цепей квартиры (розетки, бытовые приборы, освещение)
- подключение УЗО (автоматы УЗО на рабочий ток 16 А и ток утечки 10 мА) для защиты особо опасных с точки зрения возможности поражения электрическим током человека помещений квартиры– ванной комнаты или опасных потребителей электрической энергии: гидромассажная ванна, проточный водонагреватель, накопительный водонагреватель, стиральная машина и прочие потребители электрической энергии, в которых одновременно используется вода и электричество
Следует особо отметить при подключении УЗО, что каждый элемент защиты, устанавливаемый в электрощит квартиры, имеет свое назначение, и назначение это имеет узкую направленность. Автоматические выключатели защиты от перегрузки по току защищают только от превышения рабочего тока в электрической цепи и короткого замыкания и являются элементами защиты самой электрической проводки. Автомат УЗО защищает человека от поражения электрическим током прямо (при соприкосновении человека с фазовым токо-проводником) и косвенно (отключая неисправную, мокрую или поврежденную электрическую проводку). Существуют также автоматы защиты от перепадов напряжения в линии электропередачи, питающей квартиру.
Из всех известных электрозащитных средств только подключение УЗО обеспечивает защиту человека от поражения током в случае прямого прикосновения к находящимся под напряжением частям электроустановки.
В каких случаях установка УЗО нецелесообразна?
Например, в случае старой ветхой проводки. Свойство УЗО обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать. А при старой электропроводке это может начаться в любой момент (даже при первом включении УЗО ;). Поэтому в этой ситуации надо подумать о полной замене электропроводки, а затем установить УЗО.
Чем отличается УЗО от дифавтомата?
Отличие узо от дифференциального автомата по функциональному предназначению
Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой. Но функции, которые они выполняют разные.
Устройство защитного отключения УЗО срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару. Поэтому УЗО устанавливают для защиты от поражения электрическим током. А также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.
Теперь рассмотрим дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок. А также от возникновения утечек, связанных с ранее описанными ситуациями.
Теперь основной момент, где все начинают путаться. Запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!
Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть. Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО.
Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.
Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.
