Принцип работы заземления
Вопросы безопасного использования электроэнергии продолжают становиться все более актуальными для всего населения, поэтому, так важно знать принцип работы заземления. Требования международных электротехнических компаний ужесточили правила эксплуатации электротехнического оборудования в нашей стране. После этого действующие с советских времен государственные стандарты с упрощенными правилами заземления электрических схем для жилых домов пересмотрены.
Однако большая масса зданий продолжает эксплуатироваться по старой схеме TN-C. На переоборудование ее по системе TN-C-S требуются огромные материальные затраты, выполнить все это в масштабах государства не просто. Поэтому такая работа проводится постепенно, но планомерно.
В статье Контур заземления. Заземление и зануление на объектах дается определение электрических схем для электроснабжения жилых домов и производственных объектов, приводится описание систем TN-C и TN-C-S. Рассмотрим их немного подробнее.
Принцип работы заземления по системе TN-C

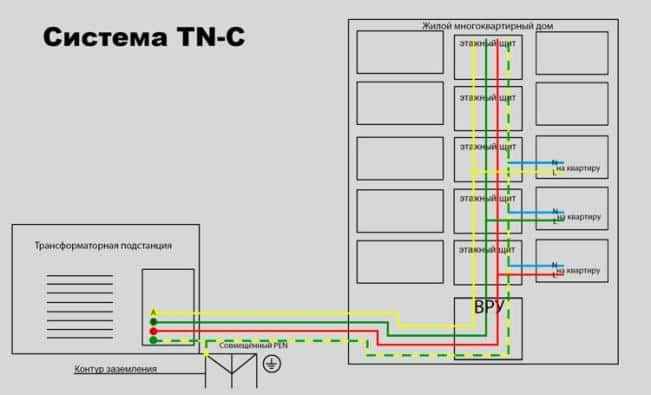

(Рис. 1) Принцип работы заземления по системе TN-C
На (Рис. 1) показано, что заземление PEN проводника (цвет желто-зеленый) выполнено контуром, расположенным на трансформаторной подстанции, и только. Больше нигде никаких подключений к земле не применяется.
В каждую квартиру поступают только ноль, который фактически является тем же самым PEN проводником и фаза. То есть в квартиру приходят всего два провода из распределительного щитка, расположенного на этаже для нескольких квартир.
Между распределительными щитами этажа и дома проложены четырехжильные силовые кабели, передающие три фазы по жилам и один общий ноль «Совмещённый PEN». Такой же силовой кабель, только большей мощности, соединяет электрооборудование трансформаторной подстанции с распределительным щитом здания.
Принцип работы заземления по системе TN-S

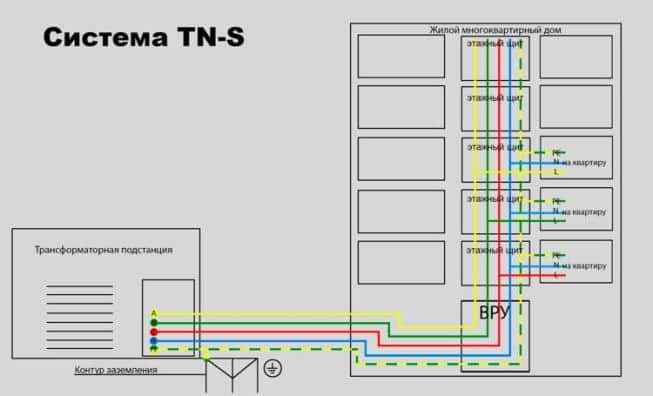

(Рис. 2) Принцип работы заземления по системе TN-S
В системе TN-S (Рис. 2), нулевой защитный и нулевой рабочий проводники прокладываются отдельно по всей системе, начиная с трансформаторной подстанции. Это наиболее безопасная система заземления. Она обеспечивает хорошую защиту для человека и оборудования и рекомендована при строительстве новых зданий. Есть в этой системе и один существенный минус, который мешает этой системе получить повсеместное распространение. Это стоимость. В данной системе необходимо прокладывать кабели с дополнительным нулевым защитным проводником непосредственно от трансформаторной подстанции. Пятижильные кабели для трехфазной сети и трехжильные кабели для однофазной сети.
Принцип работы заземления по системе TN-C-S
TN-C-S. Это подсистема системы TN-C. В данной системе нулевой рабочий проводник и нулевой защитный проводник совмещены только на участке от трансформаторной подстанции до распределительного устройства на вводе в здание. А далее защитный проводник разделяется на нулевой рабочий и нулевой защитный проводник.
В ней без изменений остался кабель, проложенный от трансформаторной подстанции до распределительного щита на вводе в здание. Все остальное подверглось доработкам. PEN проводник, подключенный к своей шине, разделился на две магистрали: РЕ (цвет желто-зеленый) и N (цвет синий). Этот способ на практике электрики именуют «расщеплением».
Он показан на приведенной ниже картинке.
(Рис. 3) Принципиальная схема расщепления PEN проводника
(Рис. 4) Фото расщепления PEN проводника
Шина общего нуля N установлена на изоляторах внутри распределительного щита здания и подключена к шине РЕ двумя перемычками, расположенными по краям. N проводники подключаются к своей шине, а затем уходят от нее дальше в схему.
Правильное выполнение такой схемы исключает потерю контура заземления РЕ проводником при повреждениях нуля или любых манипуляциях с ним как внутри здания, так и на трансформаторной подстанции.
Характерные ошибки и советы домашнему мастеру
Благое намерение владельцев квартир, оборудованных электропроводкой, работающей по схеме TN-C, выполнить рекомендации о заземлении электроприборов довольно часто сопровождается серьезными нарушениями правил, способными причинить большой вред окружающим людям. Рассмотрим типичные ошибки самостоятельного подключения приборов.
Подключение корпусов электроприборов к нулю
Этот способ называют занулением. Он широко использовался как защитный прием при выполнении кратковременных работ со старым электроинструментом, оборудованным металлическим корпусом со слабой изоляцией. Современная промышленность такие устройства не выпускает.
Принцип работы: в случае нарушения изоляции и появления потенциала фазы на корпусе возникает ток короткого замыкания, который быстро отключается защитными автоматами.
Опасности зануления:
- отсутствие точно налаженных защитных устройств в случае повреждения прибора не исключает появление опасного потенциала у человека, контактирующего с корпусом
- иногда «электрики» совершают ошибки, путая фазу с нулем. В этом случае фаза будет преднамеренно подведена на корпус
- в случаях повреждения нуля схема не работает
Подключение корпусов электроприборов к металлическим строительным конструкциям
Водопроводные сети, магистрали водяного отопления, корпуса шахт лифтового оборудования и некоторые другие элементы стационарно расположены в земле. Народные «умельцы» используют их для заземления.
Риски метода:
- электрический контакт с землей не контролируется
- в случае ремонта трубопроводов цепь разрывается
- вмонтированные участками пластиковые трубы работают изоляторами
- при появлении потенциала на корпусе прибора может пострадать случайный человек в любой квартире, дотронувшийся до батареи отопления, водопроводного крана и оказавшийся на пути прохождения тока
Самовольное расщепление PEN проводника на этажном щитке
На первый взгляд этот метод кажется наиболее оптимальным решением. Электропроводка квартиры переделывается по трехжильной схеме для подключения ноля и РЕ проводника в строгом соответствии с правилами. Остается только подключиться к контуру заземления и «домашний электрик» самостоятельно делает расщепление на этажном распределительном щитке.
Это опасно тем, что:
- грубо нарушается утвержденный и выполненный проект электропроводки всего здания
- создаются предпосылки электротравм, угрозы повреждения оборудования
- при возникновении любых неисправностей в электропроводке здания представители коммунальных служб могут «назначить» владельца квартиры виновным, что повлечет скандалы, наложение штрафов, проверки различными комиссиями и другие неприятности
- электрики ЖКХ, занимающиеся обслуживанием здания, при работах не будут учитывать особенности проведенных доработок. Это может быть причиной аварийных ситуаций
Рекомендации
Осуществить процесс перевода электрооборудования на безопасную схему электропитания для владельцев коттеджей и частных домов не так уж и сложно. Для этого достаточно создать отдельный контур заземления, желательно из современных модульных конструкций.
Жителям многоэтажных домов сложнее правильно решить этот вопрос. Расщепление PEN проводника на две составляющие магистрали — это задача энергоснабжающей организации. Она будет выполнена, но в различные сроки.
К этому моменту во время проведения ремонтов помещений необходимо внутри квартиры заменить старую проводку новой трехжильной и подготовиться к переводу схемы на систему TN-C-S. Выведенный из квартиры PE проводник оставить в готовности к подключению электрикам ЖКХ.
