Производство электромонтажных работ

И так, производство электромонтажных работ происходит в несколько этапов:

  • Получение технического задания
  • Проектно-изыскательские работы
  • Согласование в органах Тех.Надзора
  • Электромонтажные работы
  • Пусконаладочные работы
  • Сдача в эксплуатацию

Работы производятся, опираясь на нормативные документы, основными из которых являются СНиП и ПУЭ. Неотъемлемой частью производства является всесторонний контроль качества на всех этапах производства.

В этой статье давайте разберём самые главные вопросы, связанные с проведением электромонтажных работ в квартире. Расскажем о наиболее важных правилах, которых в обязательном порядке необходимо придерживаться, и максимально охватим тему установки систем освещения и гарантийного питания.

Производство электромонтажных работ в квартире

Как правило все электромонтажные работы делятся на два основных этапа:

Этап первый – разметка и предварительный монтаж

  • разметка под осветительные приборы и прочее оборудование
  • разметка прохождения проводки
  • штробление и заделка установочных коробок
  • прокладка труб
  • прокладка и монтаж проводов
  • расключение и присоединение проводов
  • проверка системы

Этап второй – монтаж после отделочных работ

Данные работы следует начинать после того, как были закончены отделочные работы. В состав работ второго этапа входят:

  • монтаж розеток
  • монтаж осветительных приборов (светильников, люстр и спотов)
  • установка силовой аппаратуры

Перед началом электромонтажных работ, следует распланировать их. Это значительно сократит срок их выполнения. План работ следует составлять, грамотно, он должен быть не только удобным, но и максимально безопасным. С электричеством не шутят – это такая отрасль, в которой, надлежит строго придерживаться правил техники безопасности, охраны труда, всевозможных СНИПов и т.д.

И так, поэтапное выполнение электромонтажа в квартире, коммуналке, доме….

Для начала спланируем и рассмотрим основные этапы работ:

  1. демонтажные работы
  2. разметка
  3. различные механические работы (штробление, монтаж щита, распределительных коробок и подрозетников)
  4. прокладка кабелей, проводов
  5. соединительные работы (соединение проводов в распределительных коробках)
  6. установка выключателей, светильников и розеток (после отделки)
  7. пуско-наладочные работы
  8.  установка оборудования

Теперь рассмотрим каждый пункт более подробно:

    1. Производство электромонтажных работ начинается с демонтажа

Демонтаж — это удаление старых элементов электро-системы: розеток, выключателей, и даже проводов, если в этом возникает потребность.

Каких правил необходимо придерживаться при демонтаже?  Приведем одно, самое главное правило:

  • при демонтаже элементов старой проводки, обязательно обесточьте всю систему подачи электричества в квартире. Это делается посредством отключения питания на распределительном щите.

    2. Производство электромонтажных работ, разметка

После проведения перепланировки и демонтажа, необходимо сделать разметку под будущую проводку. Что входит в разметочные работы?

Давайте посмотрим:

  • составление электро-проэкта
  • разметка электрического щита, розеток, выключателей  и прочих электрических выводов
  • разметка под осветительные приборы и прочее оборудование освещения
  • разметка прохождения проводки

Проведение разметки:

Разметка наносится в соответствии с проектной документацией. Там где необходимо, на поверхностях помещений, обозначают места установки розеток, выключателей и светильников, а также линии прокладки проводов. Это значительно ускоряет и упрощает процесс работ.

Производство электромонтажных работ

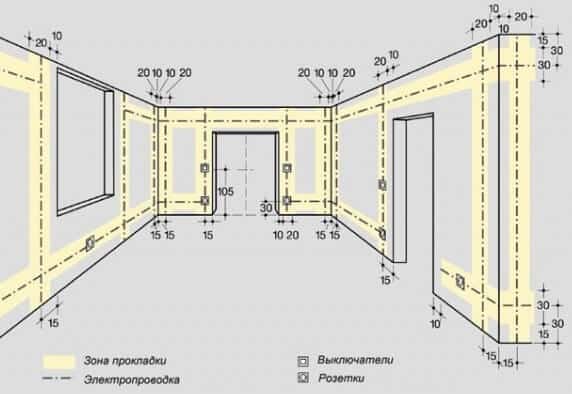

   Производство электромонтажных работ, разметка

Если проводка проходит недалеко от угла, то расстояние до него должно составлять не менее 10-ти сантиметров. Аналогичное расстояние должно быть и от дверей и окон.

В случае, когда проводка монтируется по горизонтали, тогда прохождение проводов должно быть:

  • от плинтуса – 15-20 см
  • от потолка – 20 см
  • от карнизов и балок – 10 см

Такое расстояние позволит избежать случайного повреждения новой электропроводки во время проведения отделочных и декорирующих работ.

Кроме того, во время разметки также учитывают и прокладку прочих систем, таких как: телефонные и телевизионные линии, компьютерные сети, канализация, отопление, водопровод, кондиционирование.

3. Различные механические работы

Основная часть данных работ — штробление.

Штробление — это проделывание специальных канавок в стене, с целью скрыть проводку.

 Производство электромонтажных работ

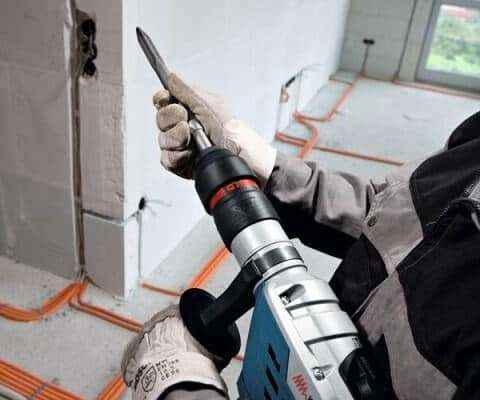

   Производство электромонтажных работ, штробление

Производят данные работы посредством перфоратора или болгарки с алмазным диском. Можно воспользоваться также штроборезом, если таковой имеется в наличии. Работы следует производить в респираторе и в наушниках, так как работы штробления довольно пыльные и шумные.

Канавки под электропроводку надлежит делать ровно по вертикали или горизонтали.

Перед заделкой ниш для электрического щита, подрозетника или распределительной коробки, необходимо оценить тип, материал, толщину стены или перегородки, в зависимости от того, на что будет производиться монтаж. Также необходимо учесть эксплуатационные условия помещения. Существует большое многообразие подрозетников от разных производителей и под различные нужды.

Отверстия под розетки и выключатели лучше всего бурить специальной насадкой для перфоратора. Диаметр углубления должен составлять 80 мм. Выбивать штробы и ниши лучше специальными пиками.

Монтаж щита, распределительных коробок и подразетников

Подготовительные работы

Установка щитка в квартире состоит из трех основных этапов:

1. Установка и крепления основания распределительного щита
2. Разводка и подключение устройств защиты в нем
3. Окончательная сборка щитка

Рассмотрим установку встраиваемого щита в нишу:

Для начала нам необходимо подготовить нишу под него в стене. Для этого размечаем место будущей установки. Отмечу, что в некоторых моделях, упаковка, уже содержит трафарет с необходимыми размерами, что очень удобно. Высота установки распределительного щита в квартире выбирается так, чтоб в дальнейшем он был удобен в эксплуатации, целесообразнее на уровне плеча, а если в щитке установлен счетчик электроэнергии, лучше сделать его на уровне глаз, для удобства снятия показаний.

После разметки и выравнивания, берём перфоратора с лопаткой и проделываем нишу необходимого размера в стене. Когда все готово, тщательно очищаем и обезпыливаем получившуюся нишу, а затем, чтоб крепление щита было максимально надежным, грунтуем.

Проводим все необходимые провода внутрь электрического щитка и вмазываем его в нишу.

Производство электромонтажных работ

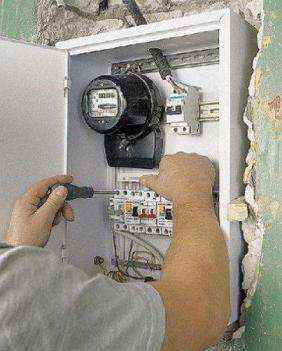

   Производство электромонтажных работ, монтаж распределительного щита

Для этого проделываем в нужных местах отверстия в верхней и нижней стенках и прокладываем в них кабеля. После чего наносим в нишу клеевую смесь на гипсовой основе и вставляем туда корпус щита, при этом выравнивая его, как относительно плоскости стены, так и по уровню. Для надежной фиксации, можно прикрепить его к основанию ниши саморезами или дюбелями, через специальные места в задней стенке. Даем затвердеть гипсовой смеси, оставляем щиток в покое, переходим ко второму этапу — соединению устройств защиты и подключением групп. Тут всё сложнее, поэтому придётся почитать нужную литературу или обратится к специалистам, на эту тему у нас есть отдельная статья.

Общие рекомендации по монтажу квартирного щита

  1. Квартирный щиток нужно выбирать с запасом на несколько дополнительных групп, тогда, если вдруг возникнет необходимость дополнить оборудование щитка, его не придется менять
  2. Не рекомендуется объединять несколько разных по назначению электроприборов под одним выключателем автоматическим  (ВА) или одним УЗО. Квартиру необходимо разделить на зоны и к каждой подключить отдельное УЗО. Можно объединить территориально ванную с туалетом,  коридор и кухню, а жилые комнаты вывести отдельно
  3. По правилам энергонадзора, считается нарушением, когда УЗО стоит перед автоматами и защищает сразу несколько автоматических устройств. Также УЗО не должно стоять перед счетчиком по схеме. По установкам данной организации, на входящем кабеле должен сначала стоять ВА, потом счетчик и лишь затем УЗО

Монтаж подрозетников и распределительных коробок

В правилах установок распределительных коробок нет ничего сложного, они размещаются чаще всего над розетками и выключателями, т.к. именно там идут подсоединения проводов.

Подрозетники и распределительные коробки бывают двух типов:

  • Для бетона. Подрозетник такого типа  можно также установить в кирпич, пенобетон, газобетон и другие подобные материалы. В этом случае для монтаж необходимо подготовить отверстие и затем установить в него подрозетник на гипсовый раствор
  • Для гипсокартона.  Подрозетник такого типа можно также установить на ДСП, фанеру и другие подобные материалы. В этом случае монтируется с помощью вспомогательных ножек

Рассмотрим как установить подрозетник для бетона.

Основные параметры выбора подрозетника и распределительной коробки:

  1. Размер. Бывают различные по диаметру и глубине. Диаметр стандартного подрозетника 67 мм, а глубина 25 мм. Существуют и другие типоразмеры
  2. Материал изготовления. Современные подрозетники изготавливают из высокопрочного полипропилена
  3. Форма конструкции. Подрозетники по форме бывают: круглые, овальные, квадратные или прямоугольные. Широко распространены круглые

Перед началом установки наметим с помощью карандаша и линейки место для подрозетника (крестик). Если пол не покрыт, то к расстоянию до места разметки добавляем еще несколько сантиметров (3-5 см).

Производство электромонтажных работ
 Производство электромонтажных работ, монтаж подрозетника

Большинство электриков придерживается следующих стандартных правил при разметке:

  • в комнате розетка располагается на расстоянии 30 см от пола (пол уже покрыт)
  • на кухне над столешницей розетка располагается на расстоянии 110-120 см
  • розетка располагается на расстоянии 1 м над стиральной машиной
  • выключатель располагается на расстоянии 90 см от пола (пол уже покрыт)

Однако вы можете немного отойти от этих правил и нанести разметку с поправкой под ваши требования. Местоположение выключателя можно определить по человеческой руке. Встаньте спиной к стенке и опустите руки вниз, отметьте точку на уровне ладони — это будет местоположение выключателя. Если будет несколько пользователей, то определите среднее значение.

Сделать отверстие можно тремя способами :

1) Перфоратором (можно взять электродрель), устанавливаем на него коронку для бетона. Диаметр коронки (напрмер, 70 мм) должен быть больше диаметра подрозетника, который должен свободно помещаться в углубление. Глубина коронки берется чуть больше глубины подрозетника (больше на 4-5 миллиметра). Прислоняем центр коронки по центру отметки для подрозетника и сверлим отверстие. Далее, окончив сверление, вынимаем коронку и молотком и зубилом выравниваем дно отверстия.

2) Прикладываем центр подрозетника к центру отметки и обводим карандашом, получая окружность.  Дрелью или перфоратором с победитовым сверлом сверлим отверстия по линии полученной окружности. Высверлите побольше дырочек, чтобы было проще сделать выемку для подрозетника.  Далее лопаткой для перфоратора выдалбливаем и равняем отверстие.

3) Берем подрозетник, прикладываем его центр к центру отметки и обводим карандашом, получая окружность. Используя карандаш, вписываем окружность в квадрат, так чтобы стороны квадрата касались окружности в четырех точках. Берем балгарку с диском по бетону и режем квадрат по всем линиям.  Далее уже знакомой нам лопаткой выдалбливаем и равняем дыру до нужных размеров.

Далее проверяем полученное отверстие на совместимость с подрозетником. Подрозетник должен утопать на 4-5 мм глубже края отверстия и свободно вставляться в него. После проделанных работ, вмазываем подрозетники и распределительные коробки.

    4. Прокладка кабелей, проводов

Прокладка электропроводки

После завершения разметки и проделки штроб, можно приступать к прокладке кабелей.

Совершать это можно:

  • открытым способом, закрывая провод специальным коробом
  • скрытым способом, пряча проводку в штробы
  • или под гипсокартонные панели, затягивая провод в гофрированную трубу

Для избегания перегрузок в сети, обязательно разделите систему электропитания на несколько отдельных групп (линий). Потом к каждой из них можно подключать определенные электроприборы, включая светильники, выключатели и розетки. Нагрузка на каждую линию не должна превышать 4 кВт.

Советуем линии, на которые будет поступать особенно высокая нагрузка, проводить отдельно от обычных. Как правило, линии повышенной нагрузки запитывают приборы высокой энергоемкости, такие как электрокамины, электроплиты, стиральные машины, электронагреватели, гидромассажные ванны. Каждая такая линия обязательно оснащается автоматическим выключателем, который предохраняет сеть от излишней перегрузки и короткого замыкания.

При укладке кабелей,  ни в коем случае не ставьте в одну штробу телевизионный и электрический кабеля, во избежание помех.

 Когда работы по монтажу будут окончены, обязательно составьте схему электропроводки.

    5. Соединительные работы

Провода или кабельные жилы от потребителей соединяют с магистральными проводами в распределительных коробках.

Производство электромонтажных работ

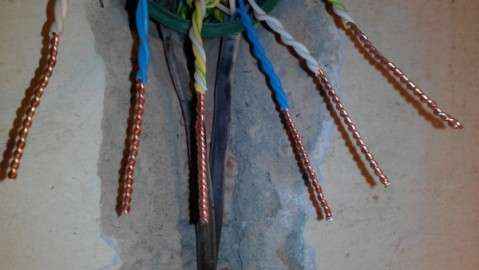

   Производство электромонтажных работ, соединительные работы с помощью скрутки

Когда производится разводка электропитания, следует придерживаться принципа одноцветности. Данный принцип состоит в том, что каждый провод имеет определенный цвет согласно своему назначению.  Например:

  • провод заземления – желто-зеленый цвет
  • провод фазы – красный или коричневый цвет
  • нулевой провод – синий цвет

Когда проводятся работы по подключению проводов в распределительных коробках, необходимо применять специальные соединительные клеммы, бывают разных видов. Они обеспечивают надежный контакт проводов, что исключит возможность появления искры и нагревания проводов.

Все провода, которые входят в распределительную коробку, обязательно должны маркироваться. Это поможет избежать различного рода ошибок при подключении проводов.

    6. Установка выключателей, светильников и розеток

Как установить выключатель или розетку скрытой установки?

Установка выключателей:

Выключатель, это электротехнический прибор коммутации, предназначенный для ручной подачи тока в электропроводку. Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя на стене, полезно ознакомиться с правилами его подключения к электрической сети.

При установке выключателей в распределительную коробку, особенно в прежние годы, подключение проводов электросети к выводам выключателя как правило выполнялось случайным образом. В результате половина находящихся в эксплуатации выключателей в настоящее время, подключены с нарушением правил ПУЭ. На работу выключателей это не влияет, так как соблюдение правил подключения требуется только для повышения безопасности эксплуатации электропроводки.

Правила требуют разрывать цепь исключительно фазного провода, а не нулевого. Если к выключателю подключить нулевой провод, то эксплуатационная безопасность электропроводки снижается, и вот почему…..

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.
Производство электромонтажных работ

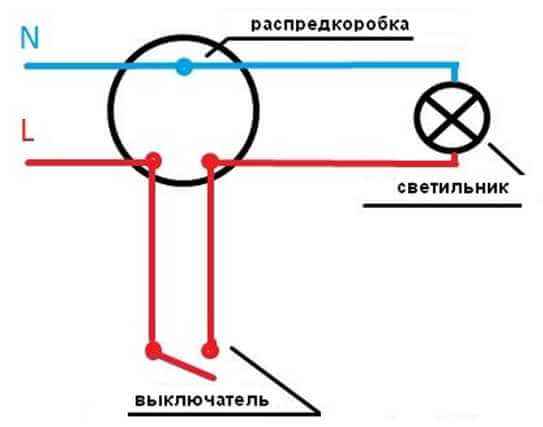

   Производство электромонтажных работ, правильная схема подключения выключателя

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона. Повышается и эксплуатационная безопасность электропроводки. Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Установка розеток:

Итак после того как подрозетник окончательно засохнет, можно начинать монтаж колодки. Чтобы провод не выскочил из коробки при подключении колодки, он удерживается скобой или хомутом рядом с коробкой. С концов жил снимается изоляция на расстояние примерно 1–2 см. Если жила многопроволочная, то оголенный проводник скручивается в плотный жгут.

На колодке розетки находятся 2 контакта, если она с заземлением, то 3. К двум подключаются фазовый и нулевой провода, к третьему контакту — заземляющий. При правильной установке розетки контакты должны располагаться внизу. Провода идут вверх. Контакты могут иметь винтовой или пружинный зажим. Первый вид более надежный, второй требует меньше времени для монтажа. Затем излишек провода скручивается в спираль и прячется на дно подрозетника, чтобы не мешать установке.

   Колодка крепится двумя способами:

1. При помощи раздвижных лапок: монтаж очень прост — колодка вставляется в коробку и два винта по бокам, соединенные с подвижными лапками с зубцами, завинчиваются отверткой. При затягивании винтом лапки растопыриваются в стороны и упираются в стенки подрозетника, фиксируя колодку в коробке

2. Обычными шурупами — по краям подрозетника есть специальные отверстия, совпадающие с отверстиями в колодке. Шурупы вставляются в них, и колодка прикручивается к коробке

Установка розетки закончена, остается лишь прикрепить защитный пластиковый корпус — и розетка готова к работе.

Если отделка идет с ноля, то, после того как подрозетник установлен на месте, колодка в него не вставляется, а само отверстие заполняется скомканной газетной бумагой, чтобы не попадал различный строительный мусор. А уже после отделки монтируется колодка и защитный пластиковый корпус.

Если розеток нужно больше 2, то используется группа подрозетников, которые могут крепиться друг к другу. Вариантов здесь масса. Розетки могут располагаться как вертикально, так и горизонтально.

    7. Производство электромонтажных работ и пусконаладка

Как только все электромонтажные работы будут окончены, можно приступать к запуску системы. Этому предшествуют пуско-наладочные работы. Что в них входит?

Сейчас мы это кратко разберем:

  • осмотр и проверка смонтированной электросети на предмет соответствия ее всем правилам электромонтажных работ
  • проверка изоляции электропроводки путем измерения ее величины сопротивления
  • проверка защитных и заземляющих устройств
  • проверка УЗО, ДИФ
  • проверка всех крепежных частей светильников и узлов розеток

    8. Монтаж электрооборудования

Ранее мы упоминали, что работа с электричеством требует особой осторожности. То же самое касается при установке и монтаже различного электрического оборудования. Всегда следует придерживаться определенных правил техники безопасности, что бы сберечь свое здоровье и жизнь. Давайте рассмотрим наиболее важные:

  • Правило №1. Если проводится монтаж розеток и выключателей при открытой проводке, то подрозетники должны иметь толщину не менее 10-ти мм и диаметр 70 мм. При этом они должны быть изготовлены из диэлектрических материалов, то есть таких, которые не проводят электрический ток. К таким материалам относятся: оргстекло, пластик, дерево, керамика и прочие.
  • Правило №2. После установки коробок в стены их следует закреплять гипсовым раствором.
  • Правило №3. При монтаже выключателей разрыв следует делать в фазном проводе. Такая мера позволяет очень оперативно отключить электросеть в случае короткого замыкания. Кроме того, именно такой способ монтажа позволит в дальнейшем безопасно проводить замену ламп и патронов. Клавиша выключателя должна включать освещение посредством нажатия на верхнюю кнопку или часть клавиши.
  • Правило №4. Подключение розеток необходимо производить параллельно магистральным проводам.
  • Правило №5. Электрический счетчик, розетки и распределительные коробки необходимо устанавливать в таких местах, где можно будет легко проводить работы по ремонту и замене элементов сети.
