Прокладка электропроводки

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

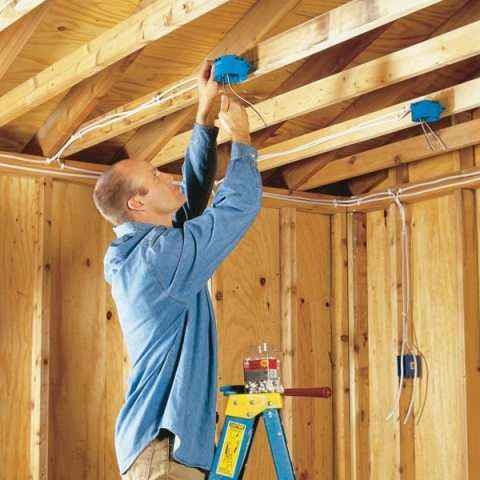

   Прокладка электропроводки своими руками

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

• Нужно создать проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов.
• Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. На каждое изделие есть свои стандарты, отражающие технические характеристики.
• Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, котлы и пр.), линии для розеток, линии к освещению.
• Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности.
• Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
• В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА. Кроме того, заземляются все токопроводящие элементы ванной комнаты.
• Прокладка электропроводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и меж-этажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
• Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
• Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
• Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.
• Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы.
• Во время работ с проводкой электричество в помещении отключается.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего три: открытый, закрытый и комбинированый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

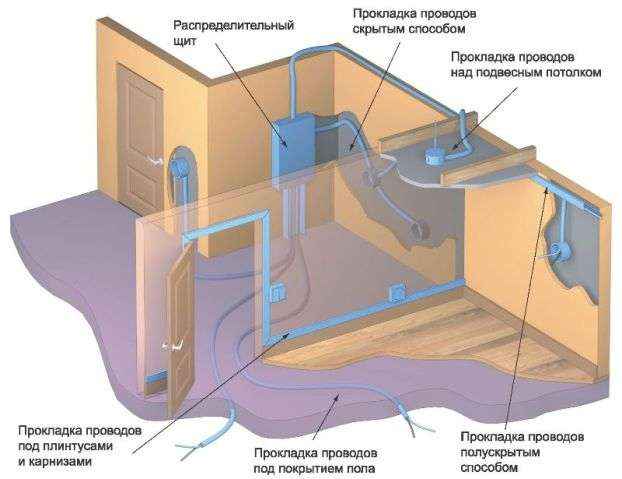

   Прокладка электропроводки, способы

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

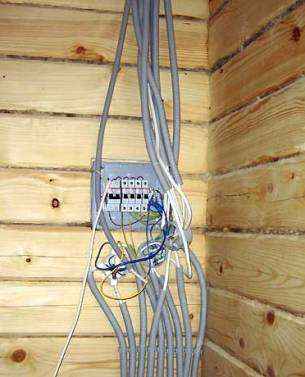

На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, входящих в распределительный щит.

   Прокладка электропроводки в трубах

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке.

Инструкция по прокладке электропроводки

Прокладка электропроводки по квартире выполняется в следующей последовательности:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели
• установка электрощита, прокладка кабелей от щитка до нагрузок
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования. Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы  проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке

Прокладка электропроводки и монтаж фурнитуры

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра или гипсовой смесью. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

   Распределительный щит

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку. Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.
