Цвета проводов

   Цветная изоляция проводников сегодня — неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение — отнюдь не способ сделать провода красивыми и привлекательными для потребителя. Это — удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью. Цвета проводов или цветовая маркировка проводов дает точное обозначение каждому проводнику, цвет изоляции жилы отмечает ее назначение в группе из нескольких проводников, и облегчает процесс коммутации и монтажа. Такое решение исключает ошибки, возможные при монтаже, могущие привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

   Стандарт изложенный в ПУЭ строго определяет цвета маркировки. И благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду. Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Цвета проводов

   Цвета проводов

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока:

   В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

  • Фаза «А» — окрашена в желтый цвет
  • Фаза «В» — окрашена в зеленый цвет
  • Фаза «С» — окрашена в красный цвет

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока:

   Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют.

   В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке:

   Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции, жилы разного цвета, это сильно облегчает процесс монтажа. Если разводку выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль». Они просто сориентируются по цвету. Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная — или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом  «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

   Функция маркировки — это создание возможности быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ.

   Какой же расцветкой согласно ГОСТу должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

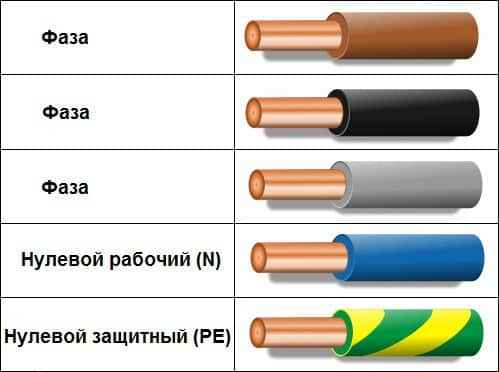

   Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных). Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) — желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

   Так, нулевые провода маркируются следующими цветами:

  • Нулевой рабочий провод (N) – маркировка синим цветом
  • Нулевой защитный провод (PE) – маркировка желто-зеленым цветом
  • Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот (см. выше)

   Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый.

Цвета проводов

   Цвета проводов

   Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

   Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель. То цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

   Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями. Когда проводка уже выполнена, и ни подключения в щитке, и провода не промаркированы. В этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

   Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета. Но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.
