Электрика в многоэтажном доме

Электричество является одним из основных энергоносителей всех развитых стран. Невозможно даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен людей, если энергоподача будет нарушена. Именно поэтому электрика в многоэтажном доме является очень важным и ответственным делом.

Электрика в многоэтажном доме

  Электрика в многоэтажном доме

Обеспечения надежности электроснабжения

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок.

Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее одних суток. Источником может быть одно трансформаторное КТП и в один год допускается 72 часа отключений.

При второй категории надежности электроснабжения, жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством другого кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Первая категория. Её называют ещё очень важной. Так как здесь отсутствие питания ведёт к необратимым процессам, а главное, создаёт опасность человеческой жизни, государства, или может создаваться аварийная ситуация, которая выльется в большой материальный ущерб. Поэтому здесь включается бесперебойное питание от двух независимых источников, когда автоматическое переключение с одной шины на другую ведётся в считанные доли секунд. Также в первой группе для того чтобы увеличить надёжность предусматривают третий источник, например, аккумуляторные батареи, автономные мини-электростанции и т. д. Этот источник предназначается для особой группы.

Схема электроснабжения дома

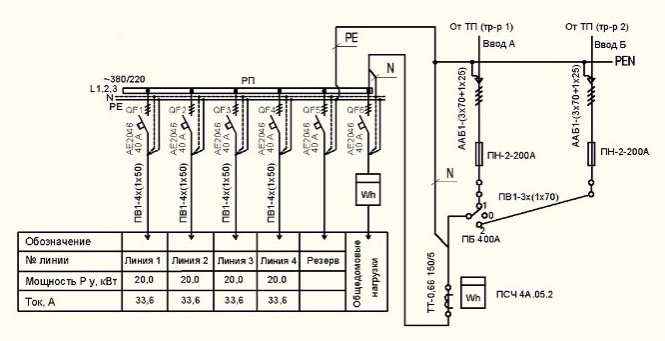

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.

Электрика в многоэтажном доме

   Схема электроснабжения многоквартирного дома

В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электро-шкафу, или в нескольких.

Электрика в многоэтажном доме
