Зарядные устройства для аккумуляторов

   Аккумуляторами в электротехнике приято называть химические источники тока, которые могут пополнять, восстанавливать израсходованную энергию за счет приложения внешнего электрического поля. Устройства, которыми подают электроэнергию на пластины аккумулятора, называют зарядные устройства для аккумуляторов: они приводят источник тока в рабочее состояние, заряжают его. Чтобы правильно эксплуатировать АКБ, необходимо представлять принципы их работы и зарядного устройства.

Как работает аккумулятор

   Химический рециркулируемый источник тока при эксплуатации может:

  1. Питать подключенную нагрузку, например, лампочку, двигатель, мобильный телефон и другие приборы, расходуя свой запас электрической энергии
  2. Потреблять подключенную к нему внешнюю электроэнергию, расходуя ее на восстановление резерва своей емкости

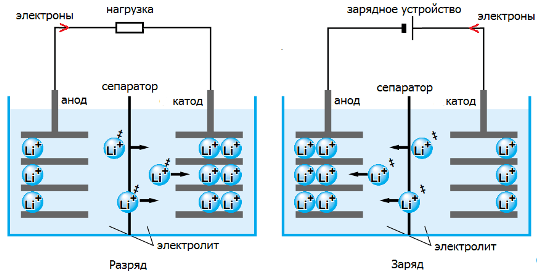

   В первом случае аккумулятор разряжается, а во втором — получает заряд. Существует много конструкций аккумуляторов, но, принципы работы у них общие. Разберем этот вопрос на примере никель-кадмиевых пластин, помещенных в раствор электролита.



Зарядные устройства для аккумуляторов



Разряд аккумулятора

   Одновременно работают две электрические цепочки:

  1. внешняя, приложенная на выходные клеммы
  2. внутренняя

   При разряде на нагрузку во внешней приложенной схеме из проводов и допустим нити накала от лампочки протекает ток, образованный движением электронов в металлах, а во внутренней части — перемещаются анионы и катионы через электролит.

   Окислы никеля с добавлением графита составляют основу положительно заряженной пластины, а губчатый кадмий используется на отрицательном электроде.

   При разряде аккумулятора часть активного кислорода окислов никеля перемещается в электролит и движется на пластину с кадмием, где окисляет его, снижая общую емкость.

Заряд аккумулятора

   Нагрузку с выходных клемм для зарядки чаще всего снимают, хотя на практике используется метод при подключенной нагрузке, как на аккумуляторе движущегося автомобиля или поставленного на зарядку мобильного телефона, по которому ведется разговор. На клеммы аккумулятора подводится напряжение от постороннего источника более высокой мощности. Оно имеет вид постоянной или сглаженной, пульсирующей формы, превышает разность потенциалов между электродами, однополярно с ними направлено.

   Эта энергия заставляет течь ток во внутренней цепочке аккумулятора в направлении, противоположном разряду, когда частицы активного кислорода «выдавливаются» из губчатого кадмия и через электролит поступают на свое прежнее место. За счет этого происходит восстановление израсходованной емкости.

   Во время заряда и разряда изменяется химический состав пластин, а электролит служит передаточной средой для прохождения анионов и катионов. Интенсивность проходящего во внутренней цепи электрического тока влияет на скорость восстановления свойств пластин при заряде и быстроту разряда. Ускоренное протекание процессов ведет к бурному выделению газов, излишнему нагреву, способному деформировать конструкцию пластин, нарушить их механическое состояние.

   Слишком маленькие токи при зарядке значительно удлиняют время восстановления израсходованной емкости. При частом применении замедленного заряда повышается сульфатация пластин, снижается емкость. Поэтому приложенную к аккумулятору нагрузку и мощность зарядного устройства всегда учитывают для создания оптимального режима.

Как работают зарядные устройства для аккумуляторов

   Современный ассортимент аккумуляторов доволен обширен. Для каждой модели подбираются оптимальные технологии, которые могут не подойти, быть вредными для других. Производители электронного и электротехнического оборудования опытным путем исследуют условия работы химических источников тока и создают под них собственные изделия, отличающиеся внешним видом, конструкцией, выходными электрическими характеристиками.

Зарядные конструкции для мобильных электронных приборов

   Габариты зарядных устройств для мобильных изделий разной мощности значительно отличаются друг от друга. Они создают специальные условия работы каждой модели. Даже для однотипных аккумуляторов типоразмеров АА или ААА разной емкости рекомендуется использовать свое время зарядки, зависящее от емкости и характеристик источника тока. Его величины указываются в сопроводительной технической документации.



Зарядные устройства для аккумуляторов

На картинке выше, зарядные устройства для аккумуляторов «пальчиков»

   Определенная часть зарядных устройств и аккумуляторов для мобильников снабжаются автоматической защитой, отключающей питание по завершении процесса. Но, контроль за их работой все же следует осуществлять визуально.

Зарядные конструкции для автомобильных АКБ

   Особенно точно соблюдать технологию зарядки следует при эксплуатации автомобильных аккумуляторов, призванных работать в сложных условиях. Например, зимой в мороз с их помощью необходимо раскрутить через промежуточный электродвигатель — стартер холодный ротор двигателя внутреннего сгорания с загустевшей смазкой.

zaryadnoe-dlya-avtomobilnogo-akkumulyatora

 Вот как выглядят зарядные устройства для аккумуляторов авто

   Разряженные либо неправильно подготовленные аккумуляторы с этой задачей обычно не справляются. Эмпирическими методами выявлена взаимосвязь тока зарядки для свинцовых кислотных и щелочных аккумуляторов. Принято считать оптимальным значением заряда (амперы) в 0,1 величину емкости (амперчасы) для первого вида и 0,25 — для второго.

   Например, АКБ имеет емкость 25 ампер часов. Если он кислотный, то его необходимо заряжать током 0,1∙25=2,5 А, а для щелочного — 0,25∙25=6,25 А. Чтобы создавать такие условия потребуется использовать разные приборы или применить один универсальный с большим количеством функций.

   Современное зарядное устройство для кислотных свинцовых батарей должно поддерживать ряд задач:

  • контролировать и стабилизировать ток заряда
  • учитывать температуру электролита и не допускать его нагрева более 45 градусов прекращением питания

   Возможность проведения контрольно-тренировочного цикла для кислотной батареи автомобиля с помощью зарядного устройства является необходимой функцией, включающей три этапа:

  1. полный заряд аккумулятора до набора максимальной емкости
  2. десятичасовой разряд током 9÷10% от номинальной емкости (эмпирическая зависимость)
  3. повторный заряд разряженного аккумулятора

   При проведении КТЦ контролируют изменение плотности электролита и время завершения второго этапа. По его величине судят о степени износа пластин, длительности оставшегося ресурса. Зарядные устройства для щелочных батарей можно применять менее сложных конструкций, ибо такие источники тока не так чувствительны к режимам недостаточной зарядки и перезаряда.

   В начале технологического процесса зарядки рекомендуется поддерживать ток на максимально допустимом значении, а затем снижать его величину до минимальной для окончательного завершения физико-химических реакций, осуществляющих восстановление емкости. Даже в этом случае требуется контролировать температуру электролита, вводить поправки на окружающую среду.

   Полное завершение цикла зарядки свинцовых кислотных аккумуляторов контролируют по:

  • восстановлению напряжения на каждой банке 2,5÷2,6 вольта
  • достижению максимальной плотности электролита, которая перестает изменяться
  • образованию бурного газовыделения, когда электролит начинает «закипать»
  • достижению емкости батареи, превышающей на 15÷20% величины, отданной при разряде

Зарядные устройства для аккумуляторов и формы токов для них

   Условие зарядки аккумулятора состоит в том, что на его пластины должно подводиться напряжение, создающее ток во внутренней цепи определенного направления. Он может:

  1. иметь постоянную величину
  2. или изменяться во времени по определенному закону

   В первом случае физико-химические процессы внутренней цепи идут неизменно, а во втором — по предлагаемым алгоритмам с цикличным нарастанием и затуханием, создающим колебательные воздействия на анионы и катионы. Последний вариант технологии применяется для борьбы с сульфатацией пластин.

Принципы создания схем для зарядных устройств

   Для питания оборудования зарядных устройств обычно используется однофазная сеть 220 вольт. Это напряжение преобразуется в безопасное пониженное, которое прикладывается на входные клеммы аккумулятора через различные электронные и полупроводниковые детали.

   Существует три схемы преобразования промышленного синусоидального напряжения в зарядных устройствах за счет:

  1. использования электромеханических трансформаторов напряжения, работающих по принципу электромагнитной индукции
  2. применения электронных трансформаторов
  3. без использования трансформаторных устройств, основанных на делителях напряжения

   Технически возможно инверторное преобразование напряжения, которое стало широко применяться для инверторных сварочных аппаратов, частотных преобразователей, осуществляющих управление электродвигателями. Но, для зарядки аккумуляторов это довольно дорогое оборудование.

Зарядные устройства для аккумуляторов, схемы с трансформаторным разделением

   Электромагнитный принцип передачи электрической энергии из первичной обмотки 220 вольт во вторичную полностью обеспечивает отделение потенциалов питающей цепи от потребляемой, исключает попадание ее на аккумулятор и повреждение при возникновении неисправностей изоляции. Этот метод наиболее безопасен.

   Схемы силовых частей устройств с трансформатором имеют много разных разработок. Рассмотрим три принципа создания разных токов силовой части от зарядных устройств за счет использования:

  1. диодного моста со сглаживающим пульсации конденсатором
  2. диодного моста без сглаживания пульсаций
  3. одиночного диода, срезающего отрицательную полуволну

   Каждая из этих схем может применяться самостоятельно, но, обычно одна из них является основой, базой для создания другой, более удобной для эксплуатации и управления по величине выходного тока. Применение комплектов силовых транзисторов с цепочками управления позволяет уменьшать выходное напряжение на контактах вывода цепи зарядного устройства, что обеспечивает регулировку величин постоянных токов, пропускаемых через подключенные аккумуляторы.

   Эффективно работает схема при замене в диодном мосту двух противоположных диодов тиристорами, одинаково регулирующими силу тока в каждом чередующемся полупериоде. А устранение отрицательных полугармоник возложено на оставшиеся силовые диоды.

   Для третьего варианта, замена единичного диода полупроводниковым тиристором с отдельной электронной схемой для управляющего электрода, позволяет уменьшать импульсы тока за счет более позднего их открытия, что тоже используется для различных способов зарядки аккумуляторов.

   Среди автолюбителей пользуются популярностью устройства, позволяющие не только заряжать аккумуляторы, но еще и использовать энергию питающей сети 220 вольт для параллельного подключения ее к запуску двигателя автомобиля. Их называют пусковыми или пускозарядными. Они обладают еще более сложной электронной и силовой схемой.

Схемы с электронным трансформатором

   Такие устройства выпускаются производителями для питания галогенных ламп напряжением 24 или 12 вольт. Они стоят относительно дёшево. Отдельные энтузиасты пытаются подключить их для зарядки маломощных аккумуляторов. Однако, эта технология широко не отработана, имеет существенные недостатки.

Схемы зарядных устройств без трансформаторного разделения

   При последовательном подключении нескольких нагрузок к источнику тока общее напряжение входа делится по составным участкам. За счет этого способа работают делители, создающие понижение напряжения до определённой величины на рабочем элементе.

   На этом принципе создаются многочисленные зарядные устройства с резистивно-емкостными сопротивлениями для маломощных аккумуляторов. Благодаря маленьким габаритам составных деталей их встраивают непосредственно внутрь фонарика. Внутренняя электрическая схема полностью помещена в заводской изолированный корпус, исключающий контакт человека с потенциалом сети при зарядке.

   Этот же принцип пытаются реализовать многочисленные экспериментаторы для зарядки автомобильных аккумуляторов, предлагая схему подключения от бытовой сети через конденсаторную сборку или лампочку накаливания мощностью в 150 ватт и силовой диод, пропускающий импульсы тока одной полярности.

   Подобные конструкции можно встретить на сайтах мастеров «сделай сам», расхваливающих простоту схемы, дешевизну деталей, возможность восстановления емкости разряженного аккумулятора.

Но, они молчат о том, что:

  • открытая проводка 220 представляет опасность для жизни человека
  • нить накала лампы под напряжением нагревается, меняет свое сопротивление по закону, неблагоприятному для прохождения оптимальных токов через аккумулятор

   При включении под нагрузку через холодную нить и всю последовательно подключенную цепочку проходят очень большие токи. Кроме того, завершать зарядку следует маленькими токами, что тоже не выполняется. Поэтому аккумулятор, подвергшийся нескольким сериям подобных циклов, быстро теряет свою емкость и работоспособность.

   Наш совет: не пользуйтесь этим методом!

   Зарядные устройства для аккумуляторов создаются для работы с определёнными типами аккумуляторов, учитывают их характеристики и условия восстановления емкости. При использовании универсальных, многофункциональных приборов следует выбирать тот режим заряда, который оптимально подходит конкретному аккумулятору.
