Контур заземления
Открыв для себя электричество, первое что испытало человечество — это то, какие опасности оно в себе несет. Со временем, изобретая все новые электрические приборы люди понимали, что нужно ещё и продумывать защиту от негативных воздействий и опасностей связанных с использованием электричества в своих целях. Самым простым, но при этом надежным оказался способ заземления, который стал повсеместно использоваться при строительстве жилищных и промышленных объектов, а ещё чаще встречается в загородных домах. О том, как сделать самостоятельно контур заземления для загородного дома, читайте в нашей статье Заземление дома. Монтаж контура заземления!
Вторым способом является зануление которое позволяет отключить электрический прибор от сети напряжения с помощью нулевого защитного проводника. И если дома и промышленные здания оборудуются системой заземления и для подключения к ней нужен подходящий трех-жильный кабель для соединения его с электрощитом, то в загородных домах это необходимо сделать для собственной безопасности и сохранения своего имущества.
Защитное заземление и зануление в электроустановках
Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.
Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение — защитить человека от поражения электрическим током, если он прикоснулся к корпусу электроустановки или других ее частей, которые оказались под напряжением.
Защитное заземление — преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустановки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.
В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек — ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением.
Защитное заземление состоит из заземлителя и заземляющих проводников.
Есть два вида заземлителей – естественные и искусственные.
К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.
В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы и пр..
Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество искусственных заземлителей.
Зануление — преднамеренное электрическое соединение частей электроустановки, нормально не находящихся под напряжением с глухо заземленной нейтралью с нулевым проводом. Это приводит к тому, что замыкание любой из фаз на корпус электроустановки превращается в короткое замыкание этой фазы с нулевым проводом. Ток в этом случае возникает значительно больший, чем при использовании защитного заземления. Быстрое и полное отключение поврежденного оборудования — основное назначение зануления.
Различают нулевой рабочий проводник и нулевой защитный проводник.
Нулевой рабочий проводник служит для питания электроустановок и имеет одинаковую с другими проводами изоляцию и достаточное сечение для прохождения рабочего тока.
Нулевой защитный проводник служит для создания кратковременного тока короткого замыкания для срабатывания защиты и быстрого отключения поврежденной электроустановки от питающей сети. В качестве нулевого защитного провода могут быть использованы стальные трубы электропроводок и нулевые провода, не имеющие предохранителей и выключателей.
Обозначения системы заземления
Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.
Первая буква в обозначении системы заземления определяет характер заземления источника питания:
T — непосредственное соединения нейтрали источника питания с землёй.
I — все токоведущие части изолированы от земли.
Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:
T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.
N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.
Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.
Основные системы заземления
1. Система заземления TN-C

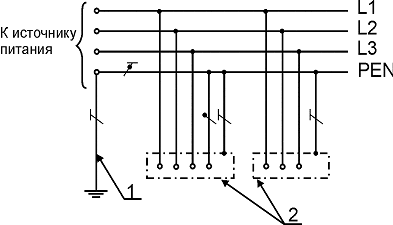

Контур заземления по системе TN-C
К системе TN-C относятся трехфазные четырехпроводные (три фазных проводника и PEN- проводник, совмещающий функции нулевого рабочего и нулевого защитного проводников) и однофазные двухпроводные (фазный и нулевой рабочий проводники) сети зданий старой постройки. Эта система простая и дешевая, но она не обеспечивает необходимый уровень электробезопасности.
2. Система заземления TN-C-S

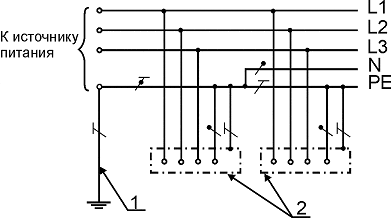

Контур заземления по системе TN-C-S
В настоящее время применение системы TN-C на вновь строящихся и реконструируемых объектах не допускается. При эксплуатации системы TN-C в здании старой постройки, предназначенном для размещения компьютерной техники и телекоммуникаций, необходимо обеспечить переход от системы TN-C к системе TN-S (TN-C-S).
Система TN-C-S характерна для реконструируемых сетей, в которых нулевой рабочий и защитный проводники объединены только в части схемы, во вводном устройстве электроустановки (например, вводном квартирном щитке). Во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник PEN разделен на нулевой защитный проводник PE и нулевой рабочий проводник N. При этом нулевой защитный проводник PE соединен со всеми открытыми токопроводящими частями электроустановки. Система TN-C-S является перспективной для нашей страны, позволяет обеспечить высокий уровень электробезопасности при относительно небольших затратах.
3. Система заземления TN-S

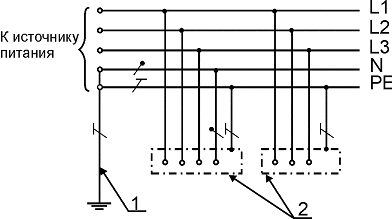

Контур заземления по системе TN-S
В системе TN-S нулевой рабочий и нулевой защитный проводники проложены отдельно. С подстанции приходит пяти жильный кабель. Все открытые проводящие части электроустановки соединены отдельным нулевым защитным проводником PE. Такая схема исключает обратные токи в проводнике РЕ, что снижает риск возникновения электромагнитных помех.
Хорошим вариантом для минимизации помех является пристроенная трансформаторная подстанция (ТП), что позволяет обеспечить минимальную длину проводника от ввода кабелей электроснабжения до главного заземляющего зажима. Система TN-S при наличии пристроенной подстанции не требует повторного заземления, так как на этой подстанции имеется основной заземлитель. Такая система широко распространена в Европе.
4. Система заземления TT
В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции.
5. Система заземления IT
В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в будет низким и не повлияет на условия работы присоединенного оборудования. Такая система используется, как правило, в электроустановках зданий, к которым предъявляются повышенные требования по безопасности.
Схема контурного заземления
- Заземлители
- Заземляющие проводники
- Заземляемое оборудование
- Производственное здание (контур заземления необходим во всех производственных зданиях).
Пример схемы заземления дома
Контур заземления дома
- Водонагреватель
- Заземлитель молниезащиты
- Металлические трубы водопровода, канализации, газа
- Главная заземляющая шина
- Естественный заземлитель (арматура фундамента здания)
Меры для защиты от поражения электрическим током
Для защиты человека от поражения электрическим током применяют защитные средства:
- резиновые перчатки
- инструмент с изолированными ручками
- резиновые боты
- резиновые коврики
- предупредительные плакаты
Контроль изоляции проводов
Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок. Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе. Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года. Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами. Сопротивление изоляции должно быть не меньше 0,5 мОм.
