Мультиметр

Мультиметр, это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин. Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как:

• измерение емкости конденсаторов
• частоты тока
• прозвонка диодов (измерение падения напряжения на p-n переходе)
• звуковой пробник
• измерение температуры
• измерение некоторых параметров транзисторов
• встроенный низкочастотный генератор
• и многое другое

   Мультиметр цифровой

Мультиметр бывает цифровой и аналоговый. Внешне они отличаются по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора.

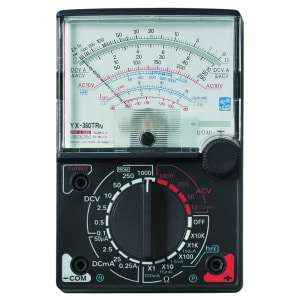

   Мультиметр аналоговый

Обозначения на мультиметре

Каждый мультиметр состоит из дисплея (аналоговый – измерительной шкалы), многопозиционного переключателя, гнезд для подключения шнуров со щупами. Положением переключателя выбирается режим работы прибора, таких положений может быть до 30.

Основные положением переключателя

1. OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка)
2. ACV – измерение переменного напряжения
3. DCV — измерение постоянного напряжения
4. ACA – измерение переменного тока
5. DCA – измерение постоянного тока
6. Ω — измерение сопротивления
7. hFE – измерение параметров транзисторов
8. и так далее

Подключение щупов

Щуп представляет собой металлический стержень с изолированной ручкой, он обеспечивает контакт между точкой измерения и мультиметром и соединяется с прибором проводом. Кроме этого, можно приобрести дополнительный комплект щупов с наконечниками типа «крокодил» и увеличенной длиной провода — иногда это очень удобно.

Разъемы для щупов

Разъем, обозначенный значком заземления и надписью COM, является минусовым, общим или заземленным – смотря от того, что измеряется. Обычно к нему подключается черный провод. Разъем, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 200 мА, иначе может сгореть предохранитель, а в худшем случае – сам прибор. Разъем, подписанный надписью 10А или 10 ADC (иногда и больше) предназначен для измерения силы тока в диапазоне от 200 мА до 10 А (до указанного значения).

Чем профессиональные мультиметры отличаются от бытовых?

Когда речь заходит о выборе мультиметра, пользователь сталкивается с проблемой. Какой мультиметр подойдет для тех или иных его целей? Ведь ассортимент измерительных приборов этого типа довольно широк сегодня, на рынке представлены мультиметры с большим или меньшим количеством функций, какие-то дороже, а какие-то дешевле, однако выбор должен быть сделан целесообразно, не покупать же первый попавшийся на глаза. Для бытовых целей подойдет прибор попроще, а для ремонтных и лабораторных работ, связанных с диагностикой электронных устройств и обслуживанием промышленного оборудования, потребуется уже профессиональный мультиметр. Давайте же сравним, в чем отличие бытового мультиметра от профессионального, и какие задачи позволит решать тот или иной класс данного прибора.

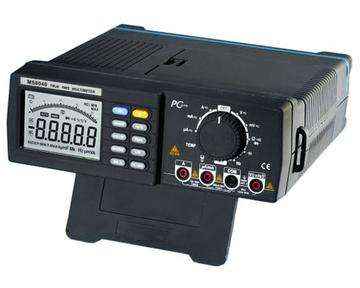

   Профессиональный цифровой настольный мультиметр

В качестве бытового мультиметра очень популярен сегодня прибор модели DT830 и его модификации. Этот компактный цифровой прибор легко вмещается на ладони, и позволяет проводить все основные измерения, которые могут потребоваться в быту. Его цена невелика, он весьма распространен, и выпускается под различными марками, поэтому легко доступен. Однако, давайте посмотрим, что же можно сделать при помощи данного прибора. Безусловно, пользователь сможет измерить напряжение в бытовой сети с частотой 50 Гц, измерить напряжение на вторичной обмотке низкочастотного трансформатора, если его значение заведомо ниже 750 вольт. Также возможно измерение силы переменного или постоянного тока в пределах 10 А, но не продолжительно. Позволяет прибор DT830 измерять и сопротивление в диапазоне от 200 Ом до 2 МОм, а также «прозванивать» диоды, и измерять коэффициент усиления биполярных транзисторов по току. Управление здесь осуществляется поворотным 20-позиционным переключателем, а в качестве щупов идут самые простые проводные щупы с пластмассовыми ручками и штекерами.

Однако, для частых работ такой прибор вряд ли подойдет. Штатные щупы, при регулярном использовании просто сломаются у основания или оторвутся, а при частых попытках замеров тока прибор может быстро выйти из строя, поскольку в этом режиме требуется чрезвычайная аккуратность, к тому же замеры не должны быть длительными. Таким образом, бытовой мультиметр отличается тем, что он не пригоден для регулярной работы, он подойдет лишь для проведения редких замеров относительно невысокого напряжения, когда исключены значительные помехи, к тому же простой бытовой мультиметр крайне чувствителен к высокочастотным воздействиям на него. В качестве омметра DT830 подойдет замечательно, но ожидать высокой точности от него не стоит.

Мультиметр для профессиональной работы

Что же делать, если нужен надежный прибор для профессиональной регулярной работы, например ремонтной или исследовательской деятельности, где возможны совершенно разные значения измеряемых напряжений, токов, частот. А что, если нужно регулярно измерять параметры компонентов, таких как конденсаторы, индуктивности. Может быть потребуется измерить напряжение высокой частоты или измерить температуру. В этом случае нужен уже профессиональный мультиметр, простым бытовым не обойтись.

В качестве примера профессионального мультиметра можно привести цифровой измерительный прибор Victor VC9808+, весьма популярный у многих пользователей, кто регулярно работает с электричеством и электроникой. Безусловно, это всего лишь мультиметр, а не осциллограф, однако полезно иметь в своем арсенале качественный и функциональный измерительный прибор, именно такой, который можно с уверенностью назвать профессиональным мультиметром.

Корпус данного профессионального мультиметра имеет силиконовый чехол, благодаря которому он надежно лежит в руке, не скользит, а сам корпус не царапается о посторонние предметы. Щупы имеют прочные гибкие крепления, гораздо более надежные, чем у простых дешевых моделей. Кроме того, на щупах имеются защитные колпачки. Управление прибором осуществляется с помощью 30-позиционного переключателя, а также кнопками. Стоит отметить, что для включения прибора служит отдельная кнопка. Кроме того, если забыть выключить прибор, то через некоторое время он сам отключится, тем самым сбережет ресурс питающей батареи. В отличие от простых бытовых мультиметров, данный профессиональный прибор подойдет для ежедневного использования, например для диагностики импульсных блоков питания.

Видеообзор мультиметров

В дополнение к стандартным функциям вольтметра, амперметра и омметра, здесь имеется возможность измерять емкости конденсаторов до 200 мкф, индуктивности вплоть до 20 Гн, также имеется частотомер до 10 МГц и термометр. Диапазон измерений сопротивлений довольно широк — от 200 Ом до 2000 МОм, это говорит о высоком максимальном внутреннем сопротивлении прибора, что немаловажно при работе с точными схемами. Можно измерить силу тока вплоть до 20 А, причем как переменного, так и постоянного, переключение между режимами AC/DC осуществляется кнопкой. Частотомер способен отобразить не только количество колебаний в секунду, но и длительность рабочего цикла, то есть коэффициент заполнения DC, что опять же полезно при работе с импульсными схемами, переключение F/DC осуществляется специальной кнопкой. В комплекте к прибору идет термопара, с помощью которой можно измерять температуру различных предметов, веществ, поверхностей, в диапазоне от -40 до +1000°С.

Вывод

Налицо отличие профессионального мультиметра от бытового более широким функционалом и возможностью измерения параметров высокочастотных импульсных сигналов. Если говорить о точности, то ее можно настроить. Вообще, очень точные лабораторные приборы с погрешностью в пределах 0,5% стоят значительно дороже популярных профессиональных и бытовых мультиметров. Для обычных же профессиональных работ сверхточные приборы не нужны, и как правило, обходятся качественным профессиональным мультиметром, который исправно служит годами, если не превышать номинал и не путать напряжение с током, пытаясь «измерить ток в розетке». Помните о технике безопасности!

Так же читайте у нас на блоге статью, про устройство позволяющее измерять ток, не размыкая электрическую цепь «Клещи токоизмерительные, обзор и практическое использование.»
