Монтаж электропроводки

Вопрос о прокладке электрической проводке часто настигает новоиспеченного обладателя жилья или просто того, кто делает ремонт у себя в квартире. Процесс разводки электрики – дело не из легких и требует высокой квалификации и профессионализма, исполняющего специалиста. Ведь от этого зависит сохранность и безопасность жизни. В этой статье рассмотрим, что такое монтаж электропроводки в квартире и узнаем о существующих нюансах и особенностях.

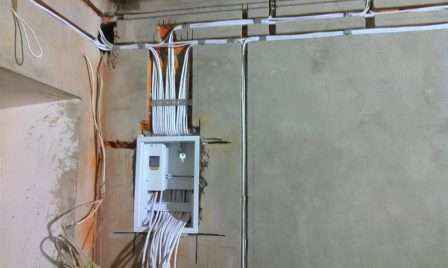

Монтаж электропроводки квартиры

Ниже мы предоставим подробную пошаговую инструкцию, которая подойдет для новичков, желающих проверить свои силы в электрике:

  • Составление схемы или проект
  • Скрытая электропроводка в квартире, разметка и штробление стен
  • Прокладка трассы
  • Защитная аппаратура

Составление схемы или проект

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана квартиры, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов.

Монтаж электропроводки

   Схема электропроводки на плане квартиры

Начальная точка схемы, это место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

Монтаж электропроводки

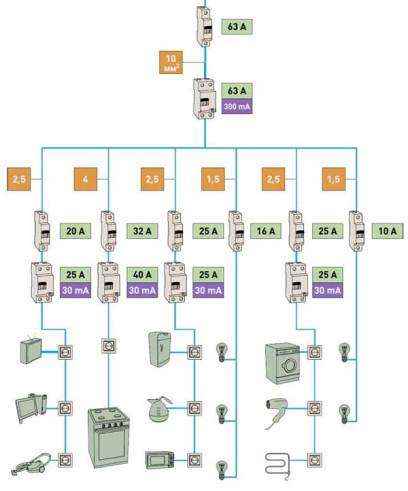

   Схема подключения электроприборов

При составлении схемы, рекомендуем Вам учитывать следующие советы и правила:

  1. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину
  2. Поворот трассы должен осуществляться только под прямым углом
  3. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразиться на удобстве ремонта).
  4. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евро-стандарту все изделия устанавливают пониже
  5. Розетки крепятся внизу (30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 6 кв. метров помещения устанавливать минимум одну розетку. В кухне количество изделий должно соответствовать количеству бытовой техники, но обычно ставят 5-6 штук
  6. Перед тем, как составлять схему электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания
  7. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена)
  8. Обязательно включите в Вашу схему квартирной электропроводки УЗО, которые защитят от поражения электрическим током

Проект

Если в квартире нет действующей электропроводки, или ваш ремонт предусматривает перепланировку квартиры, то как и любой другой вид строительных работ, монтаж электрической проводки начинается с разработки и составления проектной документации. В ней в первую очередь отображают расположение распределительного щитка, в который будет сводиться вся расположенная в квартире электрика, так же указывают расположение розеток, светильников и выключателей к ним.

Группы электропроводки

Линии электропроводки прокладываются отдельно, от щитка к потребителю. Для корректного выбора правильного сечения прокладываемого кабеля, следует учитывать номинальную мощность потребителя. При необходимости потребители объединяют в группы для удобства электрического монтажа, в последующем предварительно соединив их в распределительных коробках. Про то, как выбрать сечение, какие группы проводки бывают и различные схемы монтажа, читайте в нашей статье «Электропроводка в квартире. Схема разводки электрики»

Монтаж электропроводки

   Монтаж электропроводки

Скрытая электропроводка в квартире, разметка и штробление стен

Электропроводку в квартире нужно выполнять скрытым способом. Этот метод представляет собой устройство штроб и укладки кабелей в штробы с их последующим заделыванием. При невозможности выполнения скрытой проводки, ее проводят открытым способом, но нужно помнить, что это самый небезопасный способ.

При штроблении стен следует помнить, что разметка под штробление выполняется строго параллельно и перпендикулярно конструкции здания, а крепление кабеля выполняется каждые 35 сантиметров специальным крепежом.

В местах, где проектом предусмотрены розетки выбивается отверстие под подрозетник, в которой в последующем устанавливается сам подрозетник, замазанный алебастром.

Соединение жил в распределительных коробках можно выполнять тремя доступными способами: с помощью клемм, пайкой и скруткой. Каждый из способов довольно эффективен и выбор зависит только от предпочтения электромонтажника.

Прокладка трассы

Длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны жила оголяется на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 5 до 15 см).

Для начала определитесь с тем, как электропроводка будет фиксироваться к стене. На сегодняшний день существуют специальные хомуты, но мы рекомендуем использовать «дедовский способ» — крепление разведенным алебастром. Для этого необходимо поместить линию в штробы и через каждые 25-30 см «прихватить» комком алебастра, как показано на фото.

Монтаж электропроводки

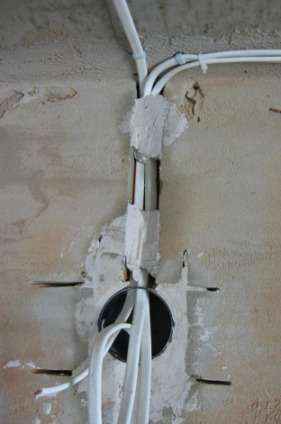

  Крепление проводов и распаечной коробки алебастром

Обращаем ваше внимание на то, что алебастр затвердевает очень быстро, поэтому действовать нужно в темпе. После того, как линия будет полностью зафиксирована, рекомендуем вам сфотографировать все стены, чтобы в случае ремонта вы смогли точно определить место прокладки проводки.

Защитная аппаратура

Выбор защищающей аппаратуры крайне важен, следует правильно выбирать элементы защиты, предварительно правильно рассчитав их номиналы. Для группы розеток можно выбирать автоматический выключатель на 25 А, для группы освещения – 10-16 А. Так же требуется помнить, что помещения, где высокая влажность, или потребителем исполюзуются железные элементы которых непосредственно работают с водой (например стиральная машина), обязательно требуется устанавливать устройство защитного отключения, которое защищает от токов утечки и поражения человека током. Но наиболее эффективной будет установка УЗО в паре с автоматическим выключателем или установка дифференциального автомата.

В настоящее время электропроводка в квартире выполняется медными кабелями с поливинилхлоридной изоляцией, т.к. они наиболее износостойкие и намного долговечнее, чем алюминиевые. При наличии заземляющего проводника в доме используют трехжильные кабели, но если заземление в дом не введено, что очень плохо и небезопасно, то достаточно двухжильного кабеля.

Видео, монтаж электропроводки
