Пьезогенератор
Тонкая пьезоэлектрическая пленка на оконном стекле, поглощающая шум улицы и преобразующая его в энергию для зарядки телефона. Пешеход на тротуаре, эскалаторе метро, который заряжает через пьезогенератор аккумулятор автономного освещения. Плотные потоки автомобилей на оживленных трассах, вырабатывающие мегаватты электроэнергии, которой хватает для целых городов и поселков.
Фантастика? К сожалению, пока да, и таковой может остаться. Есть большая вероятность, что скоро закончится ажиотаж вокруг сенсационных сообщений о чудесных перспективах генераторов энергии на пьезоэлементах. А мы будем опять мечтать о безопасной, возобновляемой и, что греха таить, дешевой электрической энергии, полученной с привлечением других явлений. Ведь список физических эффектов замечательно велик.
От куда взялось пьезоэлектричество и где применяется в наши дни
Явление пьезоэлектричества было открыто братьями Джексоном и Пьером Кюри в 1880 году и с тех пор получило широкое распространение в радиотехнике и измерительной технике. Заключается оно в том, что усилие, приложенное к образцу пьезоэлектрического материала, приводит к появлению на электродах разности потенциалов. Эффект обратим, т.е. наблюдается и обратное явление: прикладывая к электродам напряжение, образец деформируется. В зависимости от направления преобразования энергии, пьезоэлектрики делятся на генераторы (прямое преобразование) и двигатели (обратное). Термин “пьезогенератор” характеризует не эффективность превращения, а только направление преобразования энергии.
Именно первым явлением, связанным с генерацией электричества при механическом воздействии, заинтересовались в последние годы инженера и изобретатели. Как из рога изобилия, посыпались сообщения о возможностях получения электрической энергии, утилизируя уличный шум, движение волн и ветра, нагрузки от перемещения людей и машин. Сегодня известно несколько примеров практического использования подобной энергии. На станции метро «Марунучи» в Токио установлены пьезогенераторы в зале для приобретения билетов. Скопления пассажиров хватает для управления турникетами. В Лондоне, в элитной дискотеке, пьезогенераторы питают несколько ламп, которые стимулируют танцующих и …продажу прохладительных напитков. Стали обыденными пьезоэлектрические зажигалки. Сейчас любой курильщик носит в кармане собственную «электростанцию».
Получения энергии от движущегося автотранспорта
Сравнительно недавно взорвало мировую общественность сообщение об испытаниях систем получения энергии от движущегося автотранспорта. Израильские ученые из небольшой фирмы Innowattech подсчитали, что 1 километр автобана может генерировать электрическую мощность до 5 МВт. Они не только выполнили расчеты, но и вскрыли несколько десятков метров полотна автострады и смонтировали под ним свои пьезогенераторы. Казалось, что наконец наступил прорыв в области альтернативной энергетики. Но в этом возникают серьезные сомнения.
Пьезогенератор на автобане
Рассмотрим подробней физику процессов, происходящих в пьезоэлектрике. Для знакомства с принципами генерации энергии пьезоэлектрическими материалами достаточно понимания нескольких базовых механизмов. При механическом воздействии на пьезоэлемент происходит смещение атомов в несимметричной кристаллической решетке материала. Это смещение приводит к возникновению электрического поля, которое индуцирует (наводит) заряды на электродах пьезоэлемента. В отличие от обычного конденсатора, обкладки которого могут сохранять заряды достаточно долго, индуцированные заряды пьезоэлемента сохраняются только до тех пор, пока действует механическая нагрузка. Именно в это время можно получить от элемента энергию. После снятия нагрузки индуцированные заряды исчезают. По сути, пьезоэлемент является источником тока ничтожной величины, с очень высоким внутренним сопротивлением.
Поскольку специалисты компании Innowattech так и не сочли нужным поделиться с широкой общественностью результатами своего эксперимента, попробуем сами сделать грубые численные прикидки эффективности работы пьезоэлектриков в качестве источника энергии. В качестве объекта для расчетов возьмем обычную бытовую пьезозажигалку – единственное изделие, получившее сейчас широкое распространение.
Из обилия технических характеристик пьезоматериалов нам понадобятся всего несколько. Это значение пьезоэлектрического модуля, которое для распространенных (а иных пока промышленность не выпускает) пьезоэлектриков составляет от 200 до 500 пико-кулон (10 в минус 12 степени) на ньютон, и характеризует эффективность генерации заряда под воздействием силы. Эта характеристика не зависит от размеров пьезоэлемента, а полностью определяется свойствами материала. Поэтому пытаться делать более мощные преобразователи за счет увеличения геометрических размеров бессмысленно. Емкость обкладок пьезоэлемента зажигалок известна и составляет около 40 пикофарад.
Рычажная система передачи усилия на пьезоэлемент создает нагрузку приблизительно 1000 ньютонов. Зазор, в котором проскакивает искра — 5 мм. Диэлектрическую прочность воздуха принимаем 1 кВ/мм. При таких исходных данных зажигалка генерирует искры мощностью от 0,9 до 2,2 мегаватта! Но не стоит пугаться. Длительность разряда составляет всего 0,08 наносекунды, отсюда такие огромные значения мощности. Подсчет же суммарной энергии, генерируемой зажигалкой, дает значение всего 600 микро-джоулей. При этом КПД зажигалки, с учетом того, что механическое усилие через рычажную систему полностью передается пьезоэлектрику, составляет всего … 0,12%.

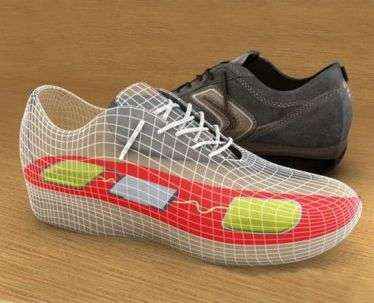

Пьезогенератор в кроссовках
Предлагаемые в разных проектах схемы извлечения энергии близки к режимам работы зажигалок. Отдельные пьезоэлементы генерируют высокое напряжение, которое пробивает разрядный промежуток, и ток поступает на выпрямитель, а затем в накопительное устройство, например, ионистор. Дальнейшее преобразование энергии стандартно и интереса не представляет. От зажигалок перейдем к задаче получения энергии в промышленных масштабах. Пусть будут использованы наиболее эффективные элементы, генерирующие 10 милливатт на элемент. Собранные в кластеры (группы) по 100-200 элементов, они помещаются под полотно дороги. Тогда для получения заявленной величины мощности порядка 1 МВт на километр дороги потребуется всего… 100 миллионов отдельных элементов с индивидуальными схемами съема энергии. Остается еще задача ее суммирования, преобразования и передачи потребителю. При этом токи элементов, учитывая изменяющуюся нагрузку на дорожное полотно, будут лежать в диапазоне нано или даже пикоампер.
Пьезогенератор, фантастика или реальность
Знакомясь с подобными проектами получения энергии от пьезоэффекта, невольно напрашивается аналогия с гидроэлектростанцией, в которой турбины работают от влаги утренней росы, бережно собранной с окрестных полей.
А как же с экспериментом израильской компании? Отчет о результатах «вредительства» на полотне автострады так и не появился. А ведь впереди выполнение контракта на получении энергии с автострады Венеция – Триест, который заключила фирма Innowattech.
Новые альтернативные источники электроэнергии
По этому поводу есть одна версия: это компания типа «стартап», т.е. с высоким риском инвестиционного капитала. Получив более чем скромные предварительные результаты исследователей, ее основатели решили оправдать затраченные деньги инвесторов и провернули великолепный маркетинговый ход – провели эффектное испытание с участием прессы. И весь мир заговорил о маленькой компании. И в этом шуме потерялся основной вопрос: где же мегаватты дешевой энергии?
Подводя итоги, можно сделать только один вывод: пьезоэлементы никогда не станут альтернативными источниками электроэнергии в промышленных масштабах. Круг их применений ограничится маломощными (микромощными) источниками питания и датчиками. А жаль, такая красивая была идея!
