Фанкойл

Фанкойл — это внутренний блок являющийся частью общей климатической системы здания, благодаря которому эффективно поддерживается необходимая вам температура и микроклимат в помещении.

Времена, когда внешний вид фасадов офисных и административных зданий портили наружные блоки кондиционеров, постепенно уходят в прошлое. На смену местным сплит-системам приходят централизованные климатические установки, умеющие круглогодично поддерживать комфортный микроклимат внутри зданий. Важнейшие элементы этих установок — фанкойлы, располагаемые в каждом помещении.

Что такое фанкойл?

Это профессиональная система кондиционирования и поддержания оптимального микроклимата внутри помещения. На языке оригинала данный термин пишется как fan-coil, что в дословном переводе значит «вентилятор-теплообменник», техническое название — вентиляторный доводчик либо кондиционер-доводчик. Фанкойл состоит из таких узлов и деталей:

• вентилятор центробежного типа, реже — диаметрального
• теплообменник «вода — воздух»
• фильтрующий элемент
• электронный блок управления

Помимо основных элементов, размещенных в корпусе, устройство комплектуется поддоном для конденсата, электрическим нагревателем и запорно-регулирующей арматурой (краны, клапаны).

   Система кондиционирования, фанкойл

Для дистанционного управления работой агрегата имеется специальный пульт.

По конструкции фанкойл напоминает внутренний блок сплит-системы и выполняет те же функции — поддержание комфортной температуры воздуха в помещении.

Но, в теплообменнике циркулирует не фреон, а вода либо незамерзающая жидкость (пропиленгликоль). Фанкойл работает в составе климатической системы, обеспечивающей здание теплом от котла или холодом от чиллера в зависимости от времени года.

Принцип работы фанкойла

Система кондиционирования воздуха (СКВ) типа «чиллер – фанкойл» предназначена для создания требуемого микроклимата в зданиях средней и большой площади. Она заменяет водяное отопление зимой и обычные кондиционеры в летнее время, круглогодично поддерживая установленную температуру воздуха. Система состоит из следующих элементов:

• Чиллер — холодильная машина типа «вода-воздух». Она располагается на улице и передает в окружающую среду тепло, отнятое у воды. Большинство чиллеров способно выступать в роли теплового насоса, нагревая воду в осеннее и весеннее время
• Фанкойл, передающий тепловую энергию или холод от воды воздуху помещений. Число фанкойлов зависит от количества кондиционируемых комнат, в каждую ставится не менее 2 агрегатов для обеспечения надежной работы. Исключение — частные коттеджи, где резервирование делать не обязательно и в небольшие комнаты можно ставить по 1 фанкойлу
• Источник тепла в виде котельной установки либо централизованной сети для нагрева теплоносителя при отрицательных температурах, когда эффективность чиллера существенно снижается
• Сеть трубопроводов. По ним вода, что служит одновременно теплом — и холодоносителем, движется от чиллера и нагревателя к фанкойлам и обратно
• Гидравлический модуль. Включает в себя водяной насос, подключенный в автоматике и меняющий производительность по ее команде
• Средства автоматизации и регулирования — электронный блок управления, датчики температуры, трех– и четырехходовые клапаны

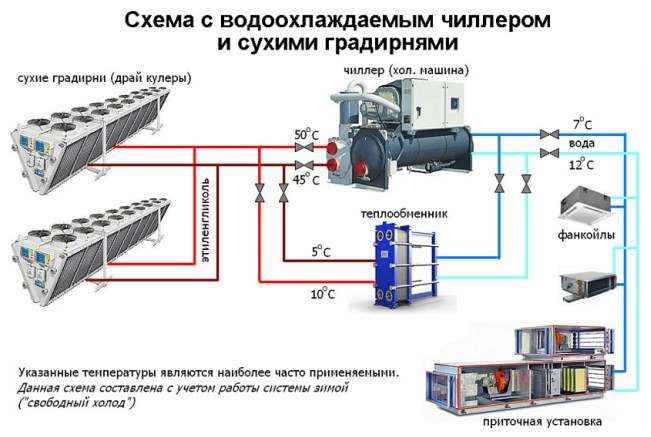

   Система кондиционирования воздуха типа «чиллер – фанкойл»

Однозональная система

Круглогодичный алгоритм работы системы выглядит следующим образом:

1. В летнее время расчетный температурный график воды в системе — 7 °С на выходе из чиллера и 12 °С на входе при уличной температуре +35 °С (данные производителя холодильных установок Lessar). При таких условиях чиллер действует максимально эффективно (коэффициент EER 2.6—2.8) и обеспечивает паспортную холодопроизводительность
2. Холодоноситель подается гидромодулем в теплообменники группы фанкойлов, которые за счет этого охлаждают воздух в помещениях до установленной температуры. Вентилятор фанкойла управляется собственным контроллером, который по сигналу датчика температуры может ступенчато регулировать производительность вентилятора (от 3 ступеней). Нагретая вода, выйдя из теплообменника, возвращается обратно в чиллер
3. Весной и осенью вода становится теплоносителем, а чиллер действует как воздушный тепловой насос с коэффициентом энергоэффективности СОР до 3.0 (передано энергии втрое больше, чем затрачено). Расчетный температурный график — 40/45 °С при +7 °С на улице. Режим работы фанкойлов не меняется
4. При морозах автоматика переключает подачу теплоносителя к другому источнику нагрева — котлу или промежуточному теплообменнику, подключенному к централизованной сети теплоснабжения

Здесь описана работа однозональной системы кондиционирования, где задействовано 2 ступени регулирования:

• централизованное поддержание на заданном уровне температуры воды в сети чиллер–фанкойл — источник тепла
• местное регулирование температуры фанкойлами в каждой комнате

Применяемый тип фанкойлов — одноконтурные, предназначенные для присоединения по двухтрубной схеме. Таким путем к агрегатам доставляется только холодный или горячий теплоноситель.

Многозональная система

Если необходимо одну комнату обогревать, а другую — охлаждать, то делается многозональная система с разделением холодной и нагретой воды по разным ветвям.

Ставятся фанкойлы с двухконтурными теплообменниками, подключаемые по четырехтрубной схеме к источникам тепла и холода одновременно.

Остальное — дело автоматики и четырехходовых клапанов, переключающих потоки.

Плюсы и минусы централизованных СКВ с фанкойлами

Первый и главный плюс подобных систем очевиден — вне зависимости от погодных условий параметры воздуха внутри здания будут оставаться неизменными круглогодично.

Но есть и другие преимущества:

Ближайшая альтернатива системам кондиционирования чиллер–фанкойл — это мультизональные сплит-системы, тоже работающие по централизованному принципу. Но разница в стоимости оборудования для строения площадью до 5000 м2 впечатляет:

• Сплит-система VRV Multi-city мощностью 380 кВт от компании Mitsubishi Electric — 357820 у. е.
• СКВ мощностью 379 кВт с использованием фанкойлов итальянского бренда Clivet — 203300 у. е.

Из минусов данных систем следует отметить сложность монтажа вместе с пусконаладочными работами и повышенный уровень шума при эксплуатации.

Какие бы малошумящие вентиляторы ни применялись, полностью избавиться от звука их работы невозможно.

Типы фанкойлов

В зависимости от требований к размещению, схемы кондиционирования и условий эксплуатации в климатических системах применяются такие виды фанкойлов:

• кассетные
• канальные
• бескорпусные
• консольные (настенные)

Перечисленные агрегаты имеют конструктивные различия, влияющие на способ установки, но принцип работы остается неизменным.

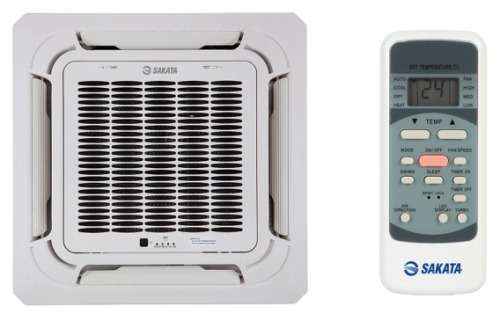

Кассетный

Кассетные (потолочные) агрегаты применяются в зданиях любого назначения, где есть подвесные потолки. В пространстве за ними прячется корпус, на виду остается только нижняя панель, распределяющая обработанный воздух в 4 направлениях.

Большинство производителей стараются выдерживать размеры блоков, сопоставимые с ячейкой подвесного потолка (60 х 60 см), например, 70 х 70 см или 120 х 70 см. Основные элементы фанкойла указаны в перечне:

• Центробежный вентилятор. Забор воздуха из помещения устроен так, чтобы с его помощью охлаждать работающий электродвигатель
• Теплообменник — змеевик из медной трубки с насаженными ребрами из алюминия. Передает тепловую энергию от воды проходящему воздуху
• Пылевой фильтр
• Поддон, улавливающий конденсат из теплообменного узла
• Насос, откачивающий конденсат из поддона в канализацию по сигналу датчика уровня
• Электродвигатель, отвечающий за поворот воздушных заслонок
• Блок управления

Кассетные блоки производятся двух и четырехтрубными (двухконтурными). Существуют модели с патрубком для подмешивания свежего воздуха с улицы. К нему присоединяется воздуховод, выходящий под потолком наружу.

Когда регулирования производительности вентилятора недостаточно, чтобы снизить интенсивность нагрева/охлаждения, в аппарате устанавливается двухходовой клапан, уменьшающий расход теплоносителя по команде контроллера.

Канальный

Как явствует из названия, данный тип фанкойлов предназначен для монтажа внутрь вентиляционных каналов, подающих приточный воздух. Канальные блоки имеют такие особенности:

• посредством сети воздуховодов могут обслуживать несколько помещений
• снабжаются более мощным центробежным вентилятором, способным преодолеть сопротивление этой сети
• устанавливаются скрыто за фальшпотолками либо фальшстенами, в производственных цехах могут ставиться открыто
• подают как свежий, так и очищенный рециркуляционный воздух или их смесь
• комплектуются двухтрубными и четырехтрубными теплообменниками, подключаемыми к различным типам СКВ
• управление канальными блоками осуществляется дистанционным пультом

За фальшстены ставятся аппараты вертикального типа, за подвесные потолки — горизонтального.

Бескорпусный

Эти фанкойлы схожи с канальными скрытым способом установки и не снабжаются наружным кожухом, все детали крепятся на раме.

Агрегаты предлагаются в 2 исполнениях — горизонтальном и вертикальном. Предназначены они для подачи нагретого либо охлажденного воздуха в одной точке, так как оборудованы малошумным вентилятором небольшой мощности (от 50 до 100 Вт). В остальном устройство и функции идентичны канальным блокам.

Настенный

Консольный (настенный) блок отличается от прочих такими особенностями:

• монтируется открыто на стену либо ставится на пол под оконным проемом и в других местах
• снабжен декоративным корпусом
• применяется для работы в 2 режимах — обогрев и охлаждение

В остальном это все тот же бескорпусный фанкойл, облаченный в красивую упаковку. Дополнительный плюс консольных агрегатов — простота и быстрота монтажа.

Производители, заслуживающие доверия

Среди множества производителей фанкойлов выделяется несколько брендов, чьи изделия проверены в работе и могут быть рекомендованы пользователям:

• York — американский бренд с полуторавековой историей и безупречной репутацией, занимающий лидирующие позиции в 150 странах. York — это Мерседес климатической техники.
• Не менее именитый японский производитель Daikin Europe N.V., чьи качественные продукты пользуются спросом в Европе, Африке и на Ближнем Востоке.
• Корпорация Carrier Engineering Company производит холодильные машины с 1922 года и продает их в 145 странах по всему миру.
• Итальянская компания Clima Technologi (бренд Royal Clima), хорошо известная на европейском рынке.
• Молодая российская компания General Climate (год основания — 2002-й), неплохо зарекомендовавшая себя на рынке стран СНГ. Продукция фирмы относится к средней ценовой категории.

О продукции перечисленных фирм очень мало отрицательных отзывов, и те связаны с неправильным монтажом либо эксплуатацией оборудования. Вот несколько реальных отзывов о фанкойлах этих брендов:

Заключение

Системы кондиционирования с применением фанкойлов — это в первую очередь удобная эксплуатация и оптимальные параметры микроклимата внутри помещений в течение всего года.

Но, финансовая выгода от их использования становится заметной в зданиях средней и большой площади — от 300 м2. С другой стороны, устанавливая СКВ с фанкойлами в небольшой дом, вы вкладываете средства в собственный комфорт и здоровье.
