Здравствуйте, дорогие друзья! Из данной статьи вы узнаете, что такое Трансформатор Тесла. И так, в 1891 г. Никола Тесла разработал трансформатор (катушку) при помощи которого он ставил эксперименты с электрическими разрядами высоких напряжений. Разработанное Теслой устройство состояло из блока питания, конденсатора, первичной и вторичной катушек, установленных так, что пики напряжения чередуются между ними, и двух электродов, разведенных друг от друга на расстояние. Устройство получило имя своего изобретателя.

Принципы, открытые Тесла при помощи этого устройства, используется сейчас в различных областях, начиная от ускорителей частиц, заканчивая телевизорами и игрушками.

Трансформатор Тесла может быть сделал своими руками. Данная статья посвящена рассмотрению этого вопроса.

Выбор места сборки и размера

Сначала необходимо определиться с размером трансформатора. Можно построить большой прибор, если позволяет бюджет. Следует помнить, что это устройство генерирует разряды высокого напряжения (создают микромолнии), которые нагревают и расширяют окружающий воздух (создают микрогром). Создаваемые электрические поля могут вывести из строя другие электрические приборы. Поэтому строить и запускать трансформатор Тесла не стоит дома; безопаснее делать это в удаленных местах, например, в гараже или сарае.

Величина трансформатора будет зависеть от расстояния между электродами (от величины возникающей искры), которое в свою очередь будет зависеть от потребляемой мощности.

Составные части и сборка схемы трансформатора Тесла

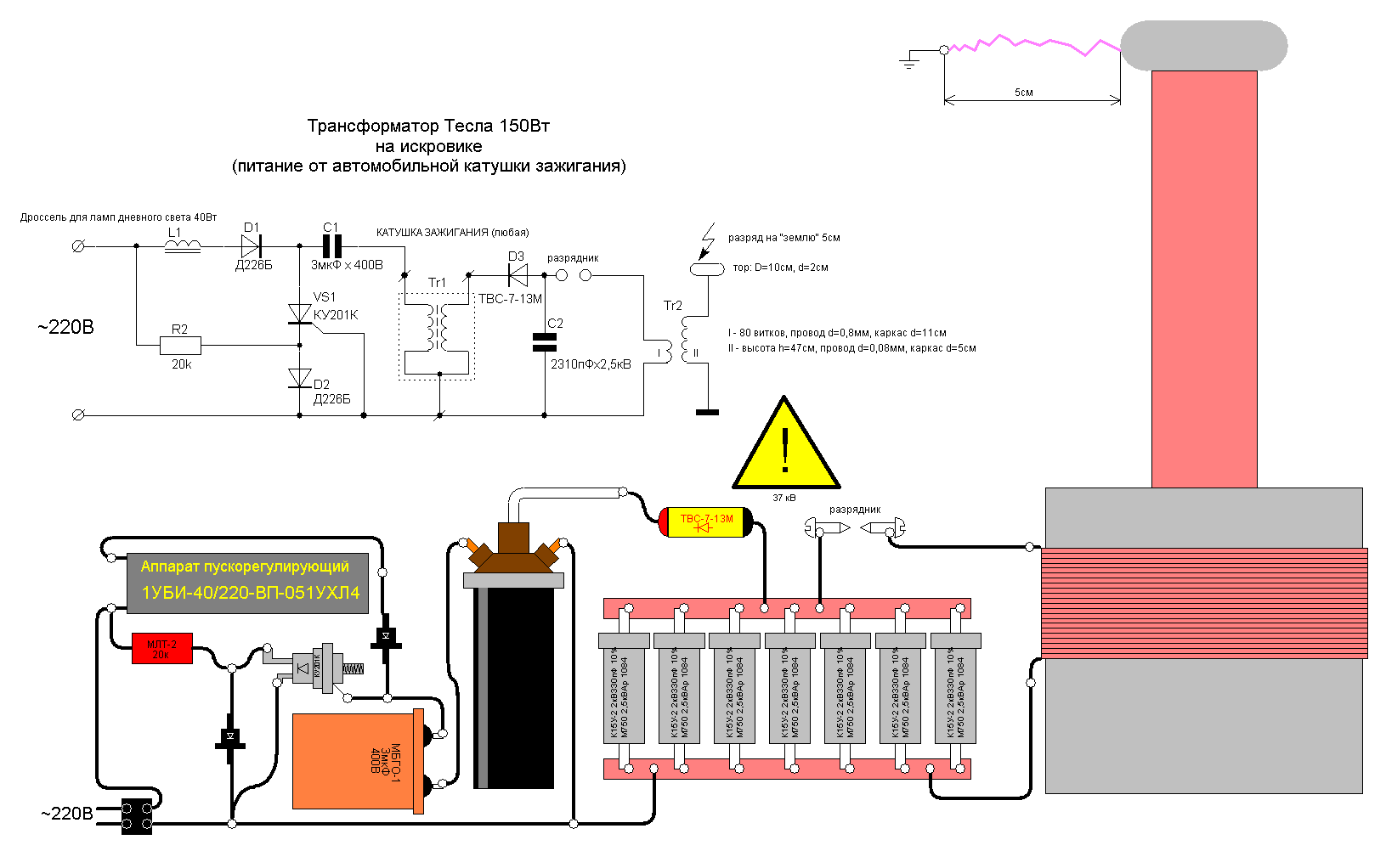

Трансформатор Тесла

  1. Нам понадобится трансформатор или генератор с напряжением 5-15 кВ и силой тока 30-100 миллиампер. Эксперимент не удастся, если эти параметры будут не соблюдены.
  2. Источник тока нужно подключить к конденсатору. Важен параметр емкости конденсатора, т.е. способность удерживать электрический заряд. Единица измерения емкости – фарад – Ф. Он определяется как 1 ампер-секунда (или кулон) на 1 вольт. Как правило, емкость измеряется в мелких единицах – мкФ (одна миллионная доля фарада) или пФ (одна триллионная доля фарада). Для напряжения 5 кВ конденсатор должен иметь номинал 2200 пФ. Еще лучше соединить несколько конденсаторов последовательно. В этом случае каждый конденсатор будет удерживать часть заряда, общий удерживаемый заряд увеличится кратно.
  3. Конденсатор(ы) подключается к искровику — промежуток воздуха, между контактами которого происходит электрический пробой. Для того, чтобы контакты выдерживали тепло, выделяемое искрой во время разряда, необходимый их диаметр должен быть 6 мм. минимум. Искровик необходим для возбуждения резонансных колебаний в контуре.
  4. Первичная катушка. Делается из толстого медного провода или трубки диаметром 2,5-6 мм., который закручивается в спираль в одной плоскости в количестве 4-6 витков.
  5. Первичная катушка подключается к разряднику. Конденсатор и первичная катушка должны образовывать первичный контур, попадающий в резонанс с вторичной катушкой.
  6. Первичная катушка должна быть хорошо изолирована от вторичной.
  7. Вторичная катушка. Делается из тонкой эмалированной медной проволоки (до 0,6 мм). Проволока наматывается на полимерную трубку с пустым сердечником. Высота трубки должна составлять 5-6 ее диаметров. На трубку следует аккуратно намотать 1000 витков. Вторичная катушка может быть помещена внутрь первичной катушки.
  8. Вторичную катушку одним концом обязательно заземляют отдельно от других приборов. Лучше всего заземление непосредственно «в землю». Второй провод вторичной катушки подключается к тору (излучателю молний).
  9. Тор можно сделать из обыкновенной вентиляционной гофры. Он размещается над вторичной катушкой.
  10. Вторичная катушка и тор образуют вторичный контур.
  11. Включаем питающий генератор (трансформатор). Трансформатор Тесла работает.

Использование трансформатора Тесла

Выходное напряжение трансформатора Тесла может достигать нескольких миллионов вольт. Это напряжение в частоте минимальной электрической прочности воздуха способно создавать внушительные электрические разряды в воздухе, которые могут иметь многометровую длину. Эти явления очаровывают людей по разным причинам, поэтому трансформатор Тесла используется как декоративное изделие.

Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов (радиоуправление), беспроводной передачи данных (радио) и беспроводной передачи энергии. В начале XX века трансформатор Тесла также нашёл популярное использование в медицине. Пациентов обрабатывали слабыми высокочастотными токами, которые, протекая по тонкому слою поверхности кожи, не причиняли вреда внутренним органам, оказывая при этом «тонизирующее» и «оздоравливающее» влияние.

Неверно считать, что трансформатор Тесла не имеет широкого практического применения. Он используется для поджига газоразрядных ламп и для поиска течей в вакуумных системах. Тем не менее, основное его применение в наши дни — познавательно-эстетическое. В основном это связано со значительными трудностями при необходимости управляемого отбора высоковольтной мощности или тем более передача её на расстояние от трансформатора, так как при этом устройство неизбежно выходит из резонанса, а также значительно снижается добротность вторичного контура.
